La conception détaillée dans le cycle de vie du projet

En gestion de projet, l’étape de conception détaillée constitue une phase charnière entre la définition fonctionnelle et la réalisation. Elle vise à traduire les exigences validées en solutions techniques précises, cohérentes et opérationnelles. Cette phase aboutit à la production de livrables détaillés — plans, schémas, modèles, spécifications techniques et choix technologiques — permettant de lever les ambiguïtés et de maîtriser les risques. La conception détaillée assure ainsi la faisabilité technique du projet, facilite la planification des ressources et des coûts, et constitue une référence essentielle pour les phases de réalisation, d’intégration et de validation.

Dans la méthode de gestion du projet BATLab112, l’étape de conception détaillée s’appuie sur les résultats de la conception préliminaire et intègre les enseignements issus de l’analyse des prototypes. Cette phase a pour objectif de préciser et de consolider le design des différents systèmes en vue de la réalisation du modèle opérationnel. Elle conduit à la définition rigoureuse des caractéristiques techniques, des dimensions, des matériaux et des modalités d’assemblage, constituant ainsi un référentiel précis et exploitable pour la fabrication du dispositif final.

Définition et validation des systèmes électriques et électroniques du diorama

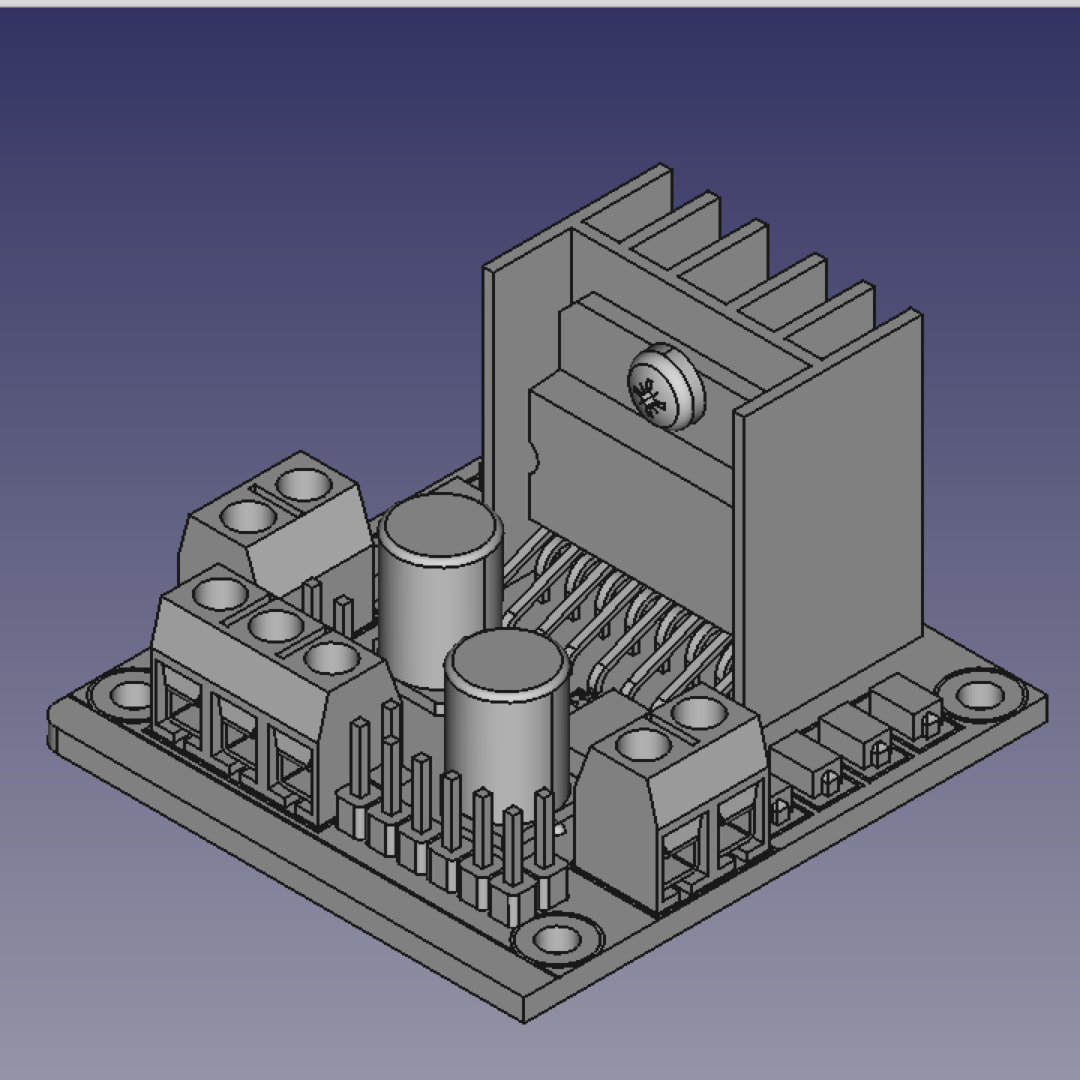

Au cours de cette étape de conception détaillée, la définition des systèmes électriques et électroniques du diorama revêt une importance déterminante. Si la finalisation du design mécanique des équipements industriels miniatures constituant le diorama de la Batcave demeure un objectif central, la validation préalable des schémas des circuits électriques et électroniques conditionne le bon fonctionnement de ces équipements. Cette validation influe directement sur l’intégration mécanique des composants électriques et électroniques, tels que les cartes de circuits imprimés (PCB) ou les capteurs, et peut conduire, le cas échéant, à des ajustements du design mécanique afin de prendre en compte les contraintes liées au fonctionnement des circuits et des cartes électroniques.

Environnement logiciel de la phase de conception détaillée

Afin d’atteindre les objectifs de cette étape de la gestion du projet, plusieurs outils logiciels spécialisés sont mobilisés de manière complémentaire.

FreeCAD, modeleur 3D paramétrique, est utilisé pour finaliser le design mécanique de chaque équipement industriel pris individuellement, ainsi que pour modéliser leur intégration statique au sein du diorama.

KiCad, suite logicielle dédiée à la conception électronique, permet de formaliser les schémas électriques et d’assurer la traçabilité des évolutions des architectures électroniques tout au long du processus de conception.

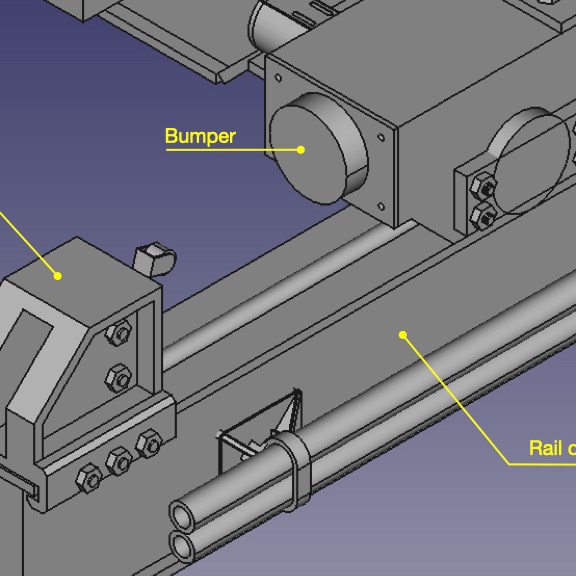

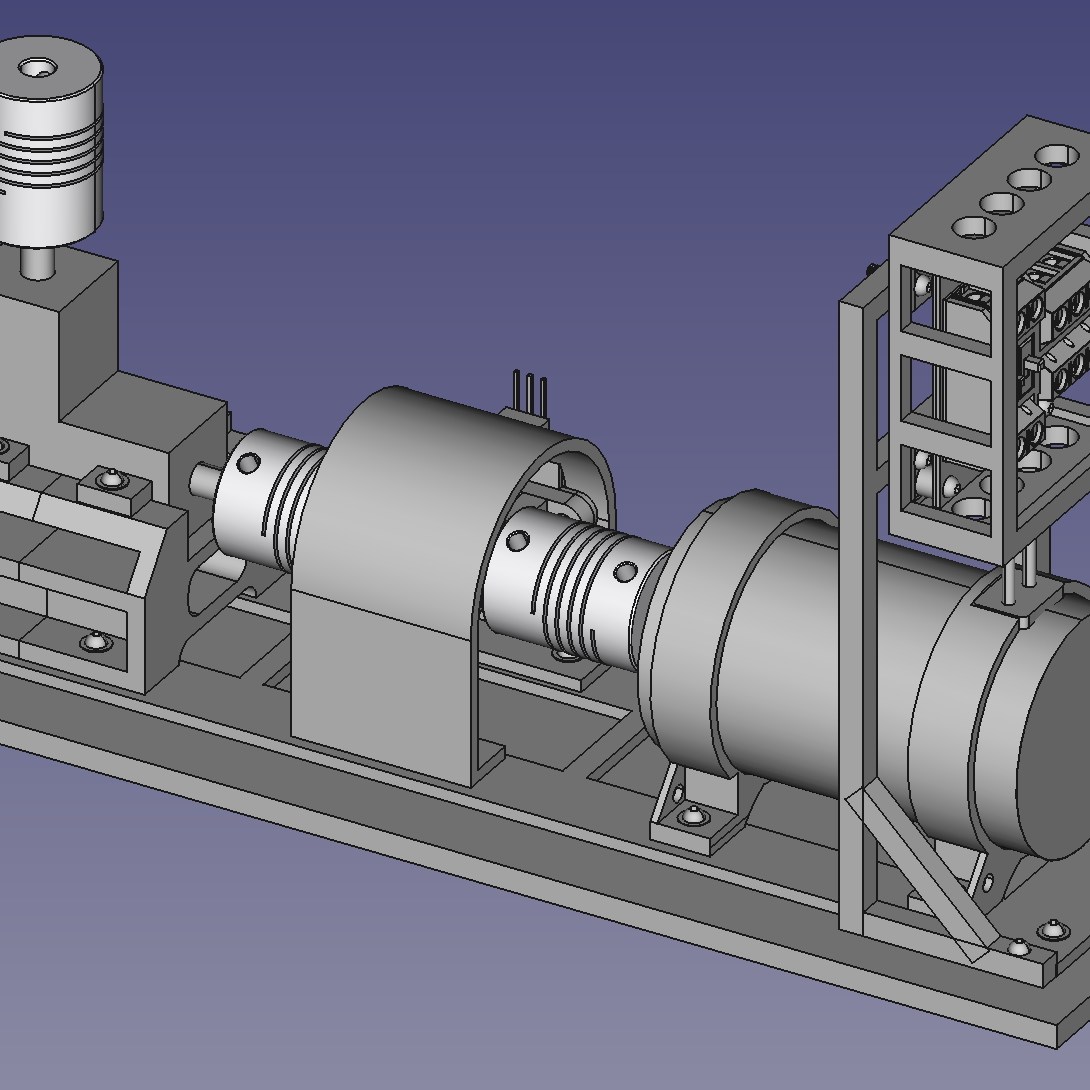

Python, langage de programmation intégré à FreeCAD, est exploité pour le développement de macros de simulation cinématique. Ces outils de simulation permettent d’analyser et de valider les déplacements des équipements mobiles — tels que le pont roulant bipoutre, le pont élévateur ou la plateforme rotative — et d’évaluer leur intégration dynamique au sein du diorama.

Aperçu de l’avancement de la conception détaillée du diorama de la Batcave du projet BATLab112

Les articles pour suivre l’avancement de la conception détaillée des équipements industriels du diorama du projet BATLab112
