Le poste HTA/BT : composition, fonctionnement et rôle
Un poste HTA/BT constitue un élément fondamental des réseaux de distribution d’énergie électrique, assurant l’interface entre le réseau de moyenne tension et les installations alimentées en basse tension. Il a pour fonction principale d’abaisser le niveau de tension issu du réseau public de distribution HTA — généralement compris entre 15 et 20 kV — vers des niveaux de tension BT adaptés à l’alimentation des équipements industriels, tertiaires ou résidentiels.
Sur le plan de la composition, un poste HTA/BT est structuré autour de plusieurs sous-ensembles fonctionnels. Il comprend en premier lieu un dispositif d’arrivée HTA, intégrant des organes de coupure, de sectionnement et de protection, tels que des cellules HTA équipées d’interrupteurs-sectionneurs ou de disjoncteurs. Le transformateur HTA/BT constitue l’élément central du poste : il assure la transformation électromagnétique de la tension, tout en garantissant l’isolement électrique entre les réseaux amont et aval. En aval du transformateur, les tableaux BT regroupent les dispositifs de protection, de répartition et de commande des départs basse tension, ainsi que les instruments de mesure et de supervision.
Le fonctionnement d’un poste HTA/BT repose sur une chaîne continue de conversion, de protection et de distribution de l’énergie électrique. L’énergie est acheminée depuis le réseau HTA, contrôlée et protégée à l’entrée du poste, puis transformée en basse tension avant d’être distribuée vers les différents circuits utilisateurs. Les dispositifs de protection assurent la détection et l’élimination des défauts électriques, contribuant à la sécurité des personnes et à la préservation des équipements.
Le rôle du poste HTA/BT dépasse la simple conversion de tension. Il constitue un nœud stratégique du réseau de distribution, garantissant la continuité de service, la sélectivité des protections et la qualité de l’énergie délivrée. À ce titre, le poste HTA/BT s’inscrit comme une infrastructure indispensable à la fiabilité et à la performance globale des systèmes électriques qu’il alimente.
Systèmes industriels existants

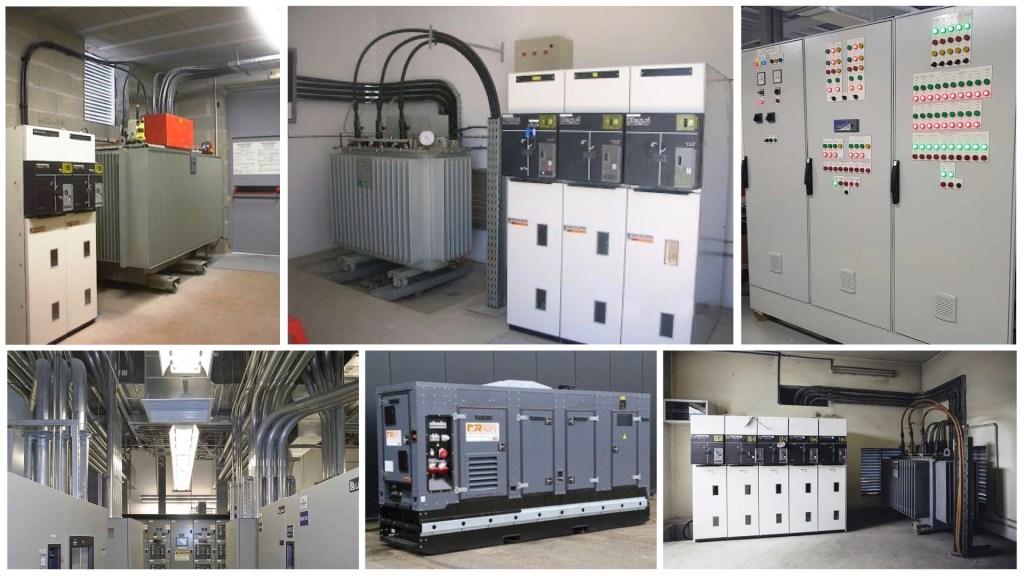

Quelques exemples inspirants
Cet exemple montre un transformateur haute tension. Le design des modules d’ailettes de refroidissement présent sur les flans est intéressant. En effet, ce design est très proche de celui de convertisseurs à courant continu, susceptibles d’être utilisés pour développer le poste électrique du projet BATLab112.
Cet exemple montre un module d’alimentation électrique de secours transportable. Son design est très inspirant pour être appliqué au convertisseur électrique du projet BATLab112. Sa forme très cubique permet de disposer de l’espace à l’intérieur pour intégrer tous les éléments nécessaires au convertisseur de tension du projet ; convertisseur, PCB de relais de commutation, bornier de câblage… De plus, l’aspect transportable d’un tel module est tout à fait cohérent avec les contraintes d’installation dans une grotte.
Cet exemple montre une implantation générale du transformateur et des armoires de contrôle associées. Cette organisation linéaire, ainsi que la disposition resserrée des armoires, laissent envisager une optimisation de l’espace occupé par ces éléments dans le poste électrique du projet BATLab112.
