L’article présente la conception préliminaire du poste électrique HT/BT du diorama BATLab112, détaillant l’architecture, la modélisation des structures mécaniques et le dimensionnement des composants. Il décrit la conversion de la tension secteur 230 V AC en tensions continues adaptées, ainsi que l’intégration des dispositifs de raccordement, de protection et de distribution au sein du réseau électrique…
Première publication :
Dernière mise à jour :
Temps de ecture :
Mots clés :
Catégorie :
Sommaire
- Armoire de raccordement électrique : interface secteur du réseau de la Batcave
- Raccordement électrique du diorama au réseau domestique 230 VAC
- Le convertisseur de puissance du poste électrique du diorama
- L’armoire de commande des basses tensions du diorama
- Modélisation 3D avec FreeCAD du poste électrique du diorama à l’échelle 1/12
- Voir aussi
Article précédent :
Article suivant :
Armoire de raccordement électrique : interface secteur du réseau de la Batcave
Le poste HT/BT est l’élément amont du réseau de distribution électrique du diorama de la Batcave du projet BATLab112. Ce poste HT/BT intègre les fonctions suivantes :
- Le raccordement du diorama au secteur 230V 50Hz
- Le convertisseur de tension AC/DC
- La commande des tensions de sorties du convertisseur
Raccordement électrique du diorama au réseau domestique 230 VAC
Module de raccordement électrique du diorama : Transposition à l’échelle 1/12 du diorama
À l’échelle réelle (1:1), le module de raccordement, implanté en amont du poste HT/BT, assure l’interface entre un réseau de distribution électrique basse tension (BT) et un réseau haute tension (HT).
À l’échelle du diorama, cette fonction est transposée au sein d’une armoire de raccordement dédiée, dont le rôle est d’assurer la connexion du réseau électrique de la Batcave au réseau électrique domestique 230 V – 50 Hz. L’entrée de cette armoire autorise un raccordement direct à une prise secteur standard, au moyen d’un câble électrique de type 3G 1,5 mm².
Architecture interne de l’armoire de raccordement du diorama
L’architecture de l’armoire de raccordement au réseau électrique domestique 230VAC repose sur un ensemble de dispositifs mécaniques et électroniques assurant à la fois le raccordement des câbles et la fonction de sectionneur.
- Deux passe-câbles
- Deux borniers de raccordement
- Un sectionneur
Les passe-câbles
Les deux passe-câbles assurent la fixation mécanique et la protection des câbles, tant à l’entrée, en provenance de la prise secteur, qu’à la sortie, vers le convertisseur. Ces dispositifs permettent de maintenir les câbles en position, d’éviter toute traction ou flexion excessive et de prévenir l’usure ou les dommages mécaniques au niveau des points de passage. En garantissant un cheminement contrôlé et sécurisé des câbles, les passe-câbles contribuent à la fiabilité et à la sécurité de l’ensemble du système électrique du diorama.
Les borniers de raccordement
Les deux borniers de raccordement assurent la connexion électrique sécurisée des câbles en entrée et en sortie du système. Ces borniers constituent des points de jonction essentiels, permettant de relier de manière fiable le câble provenant de la source d’alimentation et celui dirigé vers le convertisseur ou les sous-systèmes. Outre leur rôle de connexion, ils facilitent les opérations de contrôle, de maintenance et de remplacement des câbles, tout en garantissant la continuité du circuit électrique et la sécurité des utilisateurs.
Le sectionneur
L’interrupteur-sectionneur joue un rôle essentiel dans la sécurité et la gestion de l’alimentation électrique du diorama. Il permet d’isoler complètement le système vis-à-vis du réseau électrique, interrompant le flux de courant de manière sûre et contrôlée. Cette fonction d’isolement est indispensable lors des opérations de maintenance, de modification du câblage ou en cas de défaillance électrique, afin de protéger à la fois les utilisateurs et les équipements. En outre, le sectionneur garantit que le diorama peut être mis hors tension rapidement et de manière fiable, sans risque d’arc électrique ni de dommage aux composants connectés.
Principe de fonctionnement de l’armoire de raccordement électrique
Une fois le raccordement au réseau secteur réalisé par l’intermédiaire du bornier d’entrée, le basculement de l’interrupteur-sectionneur en position fermée permet l’alimentation en énergie électrique du convertisseur de puissance du diorama.
À l’inverse, le positionnement de l’interrupteur-sectionneur en position ouverte assure l’isolement complet du diorama vis-à-vis du réseau électrique domestique. Cette armoire constitue l’unique point de raccordement au secteur, afin de garantir un niveau élevé de sécurité pour les utilisateurs et de maîtriser l’ensemble des flux énergétiques alimentant le diorama.
Modélisation 3D des composants électriques de l’armoire de raccordement
Le convertisseur de puissance du poste électrique du diorama
Convertisseur de puissance : Transposition à l’échelle 1/12 du diorama
A l’échelle 1:1, le transformateur est l’équipement central du poste HT/BT. Il assure la transformation de la Haute Tension alternative du réseau de distribution électrique régional, en Basse Tension alternative 230V 50Hz.
A l’échelle du diorama, le transformateur est remplacé par un module – convertisseur de puissance -, qui assure la conversion de la tension secteur alternative 230V 50Hz en basses tensions continues compatibles avec les composants électroniques et actionneurs du projet ; électronique, moteurs…
Architecture du convertisseur de puissance
L’architecture du convertisseur de puissance du diorama repose sur un ensemble de dispositifs mécaniques et électroniques assurant à la fois la conversion des niveaux de tension et la distribution sécurisée de l’énergie électrique vers les différents sous-systèmes.
- Des passes câbles d’entrées et de sorties
- Un convertisseur 230VAC / 12VDC
- Des convertisseurs DC/DC
- Une carte électronique à base de relais électromagnétiques
- Une infrastructure mécanique
Les passe-câbles d’entrée
Les câbles d’entrée du convertisseur sont maintenus mécaniquement par trois passe-câbles distincts. Ceux-ci concernent le câble d’alimentation secteur en 230VAC provenant de l’armoire de raccordement, le câble de sortie en 12VDC à destination du tableau basse tension, ainsi que le câble de commande issu de ce même tableau. Ces éléments garantissent la tenue mécanique, la protection et le cheminement contrôlé des liaisons électriques.
Les passe-câbles de sortie
En sortie, quatre passe-câbles assurent le maintien mécanique et l’acheminement des câbles correspondant aux différentes tensions continues distribuées, notamment les tensions de 5 V DC, 6 V DC et 12 V DC, destinées à l’alimentation des composants électroniques et des actionneurs du diorama.
Chaîne de conversion électrique AC/DC et DC/DC du diorama
Sur le plan fonctionnel, un convertisseur AC/DC assure la transformation de la tension secteur 230V – 50 Hz en une tension continue de 12VDC. Cette tension intermédiaire est ensuite traitée par des convertisseurs DC/DC, dont le rôle est d’abaisser et de réguler la tension afin de fournir des niveaux adaptés, tels que 5VDC et 6VDC, compatibles avec les exigences électriques des sous-systèmes du diorama.
Carte électronique de commutation à base de relais électromagnétiques
Enfin, une carte électronique dédiée, intégrant des relais de puissance, assure la commutation et la distribution contrôlée des différentes tensions continues de sortie, contribuant à la gestion fonctionnelle et à la sécurisation de l’alimentation électrique globale du diorama.
Principe de fonctionnement du convertisseur de puissance
Lorsque l’interrupteur sectionneur de l’armoire de raccordement est basculé en position haute, le convertisseur 230VAC/12VDC du convertisseur de puissance, est alors alimenté en énergie électrique. Il fournit une tension de 12V continue en sortie. Cette tension alimente alors le panneau basse tension pour contrôler l’alimentation électrique des convertisseurs DC/DC.
Lorsque le convertisseur 230VAC/12VDC est sous tension, et que le bouton d’arrêt d’urgence du panneau basse tension est relâché, un appui sur un des boutons poussoirs du panneau de commande, déclenche la commande d’un relais. Ce relais commute la tension du convertisseur DC/DC correspondant, en sortie du convertisseur de puissance.
Modélisation 3D des composants électriques du convertisseur de puissance
L’armoire de commande des basses tensions du diorama
Armoire de commande des basses tensions : Transposition à l’échelle 1/12
A l’échelle 1:1, le tableau BT permet de répartir l’énergie électrique sur les différents départs issus du poste de transformation. A l’échelle du diorama, cette armoire centralise les commandes des tensions continues en sortie du convertisseur.
Architecture de l’armoire de commande des basses tensions
L’architecture de l’armoire de commande des basses tensions du diorama repose sur un ensemble de dispositifs mécaniques et électroniques assurant à la fois le raccordement des câbles de distribution des basses tensions et la commutation de ces tensions vers les différents sous-systèmes.
- Des passe-câbles d’entrées et de sorties
- Un Bernier de raccordement des câbles
- Une carte électronique à base de relais électromagnétiques
- Une carte électronique des commandes manuelles
- Une structure matérielle
Les passe-câbles d’entrée et de sortie
Les deux passe-câbles assurent le maintien mécanique du câble en entrée (depuis la sortie du convertisseur 230VAC/12VDC) et en sortie (vers la carte électronique des relais).
Le Bornier de raccordement
Le bornier de raccordement assure la connexion électriques des câbles.
La carte électronique des commandes manuelles
La carte électronique – PCB des commandes -, centralise tous les circuits de commande des tensions de sortie du convertisseur de puissance.
La carte électronique des relais de commutation des basses tensions
La carte électronique – PCB des relais -, assure la commutation des différentes tensions de sortie du convertisseur de puissance, sous le contrôle des commandes.
Les cartes électroniques sont réalisées en logique câblée, à partir de relais électromagnétiques, de boutons poussoirs et de voyants de visualisation réalisés à partir de LEDs.
Principe de fonctionnement de l’armoire de commande des basses tensions
Lorsque le convertisseur 230VAC / 12VDC est raccordé au réseau électrique domestique lors du basculement de l’interrupteur sectionneur de l’armoire de raccordement en position haute, il délivre en sortie une tension de 12V DC. Cette tension est alors utilisée pour alimenter en énergie électrique, une carte électronique de commande et une carte de relais qui contrôlent les tensions de sortie du convertisseur de puissance.
Modélisation 3D des composants électriques de l’armoire de commande des basses tensions

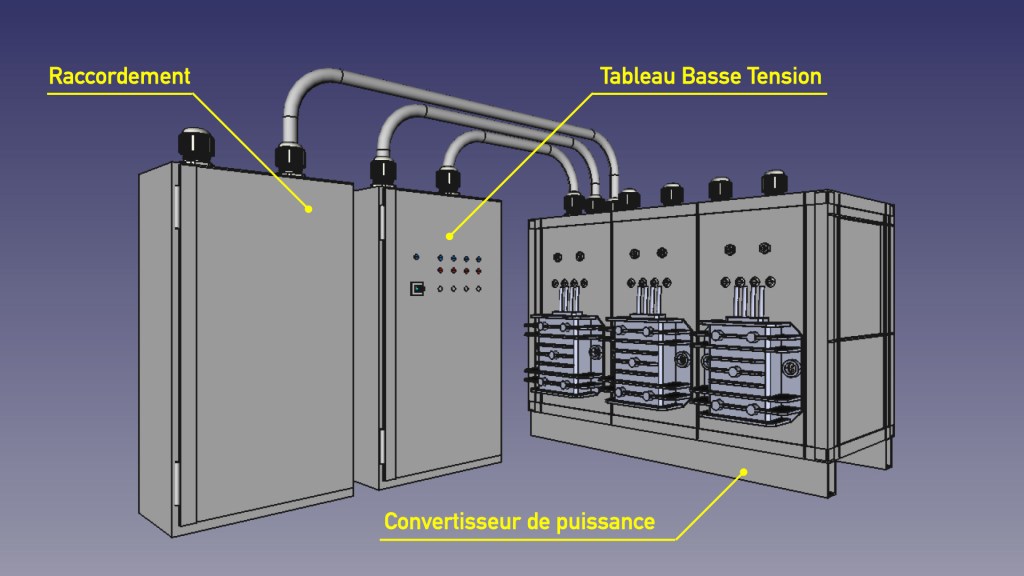

Modélisation 3D avec FreeCAD du poste électrique du diorama à l’échelle 1/12
La modélisation 3D du poste électrique du diorama de la Batcave du projet BATLab112 a été réalisé avec le logiciel FreeCAD.
Le projet BATLab112 utilise la version 0.21.2 du modeleur 3D FreeCAD pour la conception du diorama de la Batcave à l’échelle 1/12. FreeCAD permet de structurer la conception du diorama en amont de sa fabrication, de visualiser des volumes, vérifier des proportions et anticiper des contraintes techniques. L’utilisation de FreeCAD constitue un support méthodologique rigoureux pour la réalisation précise et cohérente de l’ensemble.
Dans le cadre de cette phase de conception préliminaire, seule la géométrie générale de la structure mécanique de la console de commande est modélisée. L’assemblage détaillé des différentes sous-parties n’est pas abordé à ce stade. L’objectif principal consiste à valider la faisabilité technique du concept retenu, ainsi que son intégration fonctionnelle et dimensionnelle à l’échelle 1/12. La définition précise des modalités d’assemblage des sous-ensembles sera réalisée ultérieurement, lors de la conception détaillée et de la fabrication du premier prototype.
GrabCAD
Les fichiers des modèles 3D utilisés lors de la conception préliminaire du poste HT/BT équipant la Batcave du projet BATLab112 sont téléchargés à partir de la plateforme GrabCAD.
