Contexte et objectifs du projet BATLab112
Ce premier prototype fonctionnel du poste électrique de la Batcave du projet BATLab112, a été réalisé suite à sa conception préliminaire, essentiellement destinée à modéliser les enveloppes mécaniques des différents éléments le composant.
La conception détaillée du poste électrique de la Batcave s’inscrit dans l’objectif de réalisme poursuivi par le projet BATLab112 à des fins pédagogiques. À ce titre, les choix de conception opérés visent à reproduire avec la plus grande fidélité possible le fonctionnement de chacun des éléments constitutifs de ce poste électrique, tant sur le plan fonctionnel que didactique.
Les photographies présentées dans cet article illustrent le prototype du poste HT/BT dans son état initial, antérieur à la phase de reprise du design extérieur, engagée en vue d’améliorer le rendu visuel et la cohérence esthétique de l’ensemble.
Présentation Générale du Poste Électrique à l’Échelle 1/12
L’architecture du poste électrique du diorama de la Batcave, dans le cadre du projet BATLab112, s’inspire directement de l’organisation conventionnelle d’un poste électrique industriel réel, identifiée lors de la phase de parangonnage des systèmes existants.
L’armoire de raccordement électrique constitue l’interface entre l’alimentation fournie par le réseau — représentée, dans le cadre du diorama, par une prise 230 VAC 50 Hz — et le réseau électrique interne du diorama. Cette armoire intègre un sectionneur interne permettant d’isoler complètement le réseau du diorama, assurant ainsi une sécurité fonctionnelle et opérationnelle.
Le convertisseur de puissance, ou transformateur, est l’équipement chargé de la transformation de la tension alternative du secteur en tensions continues de basses valeurs, adaptées à l’alimentation des différents équipements du diorama. Quatre niveaux de basses tensions ont été définis en fonction des besoins spécifiques :
- 5 V DC : alimentation des composants électroniques tels que LED, boutons poussoirs et relais.
- 6 V DC : alimentation des petits moteurs du pont roulant et de la plateforme rotative.
- 12 V DC : alimentation des quatre moteurs du pont élévateur.
- 12 V DC secondaire : alimentation des équipements annexes du diorama, notamment l’éclairage.
L’armoire de commande des basses tensions est dotée d’un panneau de commande permettant de contrôler la mise en marche et l’arrêt de la distribution de ces tensions à l’ensemble du diorama. Sa conception reproduit fidèlement le fonctionnement d’un équipement industriel réel, y compris le principe de câblage basé sur des relais électromécaniques, offrant ainsi une expérience pédagogique complète et réaliste.

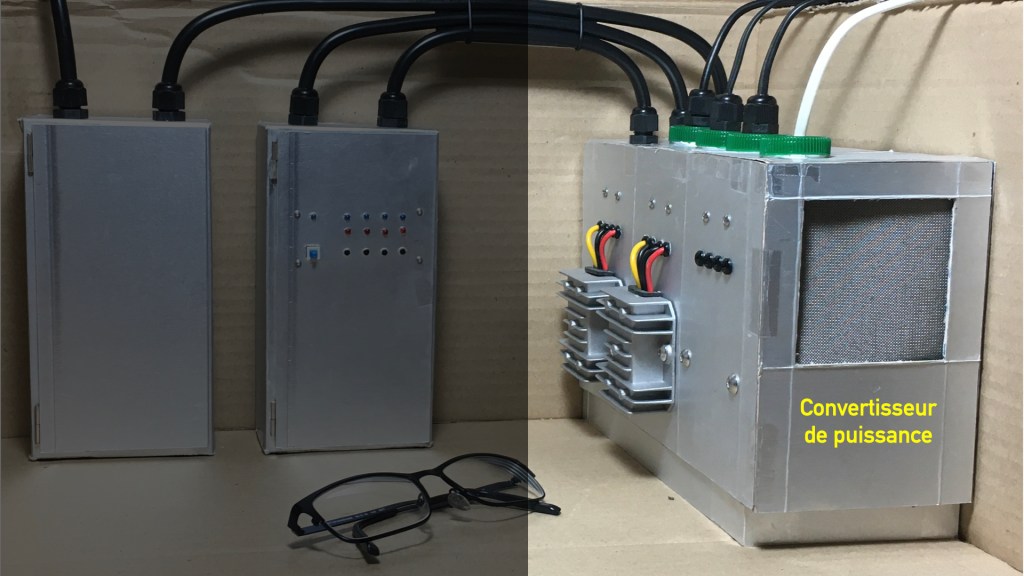

Conception et réalisation du convertisseur de puissance
Choix techniques et matériaux de fabrication
La structure interne de ce prototype de convertisseur de puissance est réalisée à partir de carton d’emballage de récupération, constituant une solution simple et fonctionnelle pour le support des composants. La structure externe, dédiée à la finition esthétique du convertisseur, est quant à elle conçue à partir de briques d’emballage alimentaire de jus de fruit, dont la face interne en aluminium contribue à la rigidité et à l’aspect visuel de l’ensemble.
Intégration des convertisseurs DC/DC
Ce premier prototype intègre deux convertisseurs DC/DC permettant de fournir des tensions de 5 VDC et de 6 VDC, répondant aux besoins actuels du projet. La réserve d’espace disponible au sein du boîtier autorise l’intégration ultérieure d’un convertisseur DC/DC supplémentaire, en fonction de l’évolution des exigences fonctionnelles du projet BATLab112.

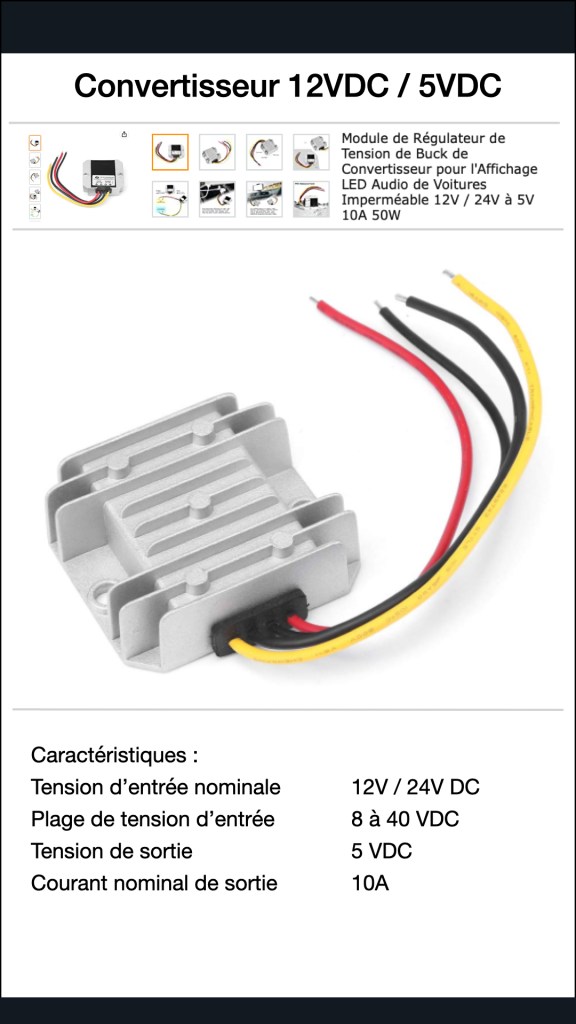

Sourcing des différents composants électriques
Architecture électrique générale

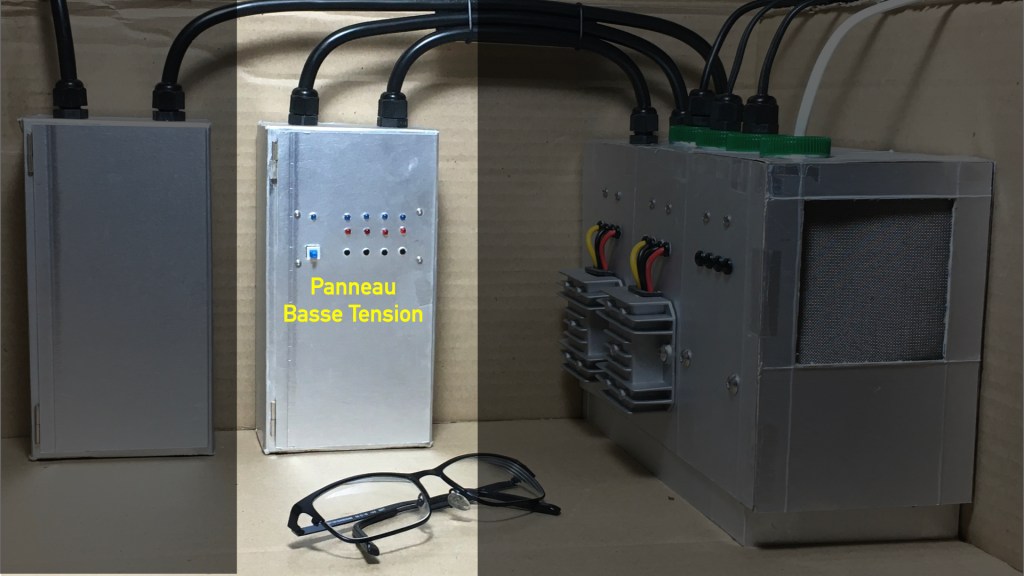

Panneau basse tension : conception et fonctionnalités
Choix techniques et matériaux de fabrication
La structure interne du convertisseur de ce prototype du convertisseur de puissance est réalisé en carton. La structure externe, assurant la finition esthétique du convertisseur, est réalisée avec des briques d’emballage alimentaire (intérieur en aluminium).
Interface de commande et de signalisation
Le panneau de commande des basses tensions est conçu selon une organisation comparable à celle d’un panneau de commande industriel réel. Il est équipé de quatre boutons poussoirs permettant le pilotage des quatre niveaux de tension requis pour l’alimentation électrique des équipements industriels miniaturisés du diorama à l’échelle 1/12, à savoir le pont roulant, le pont élévateur, la plateforme tournante et les bras robotiques. Des voyants lumineux associés assurent la visualisation de l’état des commandes correspondantes, selon un fonctionnement binaire de type ON/OFF.
À l’instar des installations industrielles réelles, un bouton poussoir d’arrêt d’urgence est intégré au dispositif. Celui-ci permet l’interruption immédiate de l’alimentation électrique des quatre tensions, garantissant l’arrêt simultané de l’ensemble des équipements électriques du diorama.
Carte électronique support des boutons et voyants
La carte électronique intégrée à l’armoire de commande des basses tensions est équipée de quatre relais électromécaniques, permettant de reproduire fidèlement le fonctionnement d’un panneau de commande industriel réel. Le choix d’une commande par boutons poussoirs, fidèle à la réalité, nécessite la mise en œuvre d’un dispositif reposant sur des relais électromécaniques à double contact, assurant une fonction d’auto-maintien.
Chaque action sur un bouton poussoir alimente la bobine du relais correspondant, entraînant la fermeture d’un contact et le maintien de l’état de commande sans action continue de l’utilisateur. L’activation du bouton poussoir d’arrêt d’urgence provoque quant à elle la coupure de l’alimentation électrique des bobines de l’ensemble des relais, entraînant la désactivation simultanée de tous les dispositifs d’auto-maintien et l’arrêt immédiat des équipements commandés.

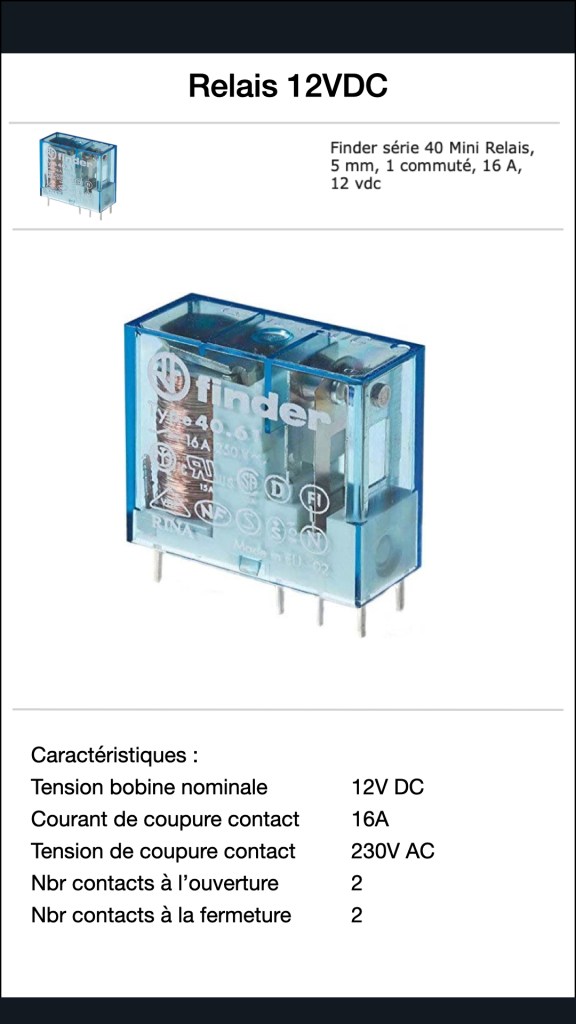

Sourcing
Schéma électrique de commande des relais avec auto-maintien
Optimisation du nombre de contact de commande
La recherche de composants, présentée dans le paragraphe précédent, met en évidence des relais dont la tension d’alimentation de la bobine est compatible avec la tension 12VDC de sortie du bloc d’alimentation de puissance, mais dont le nombre de contacts est limité à deux. Or, la mise en œuvre des fonctions d’auto-maintien, de commande de la tension de sortie et de pilotage d’une diode électroluminescente utilisée comme voyant de signalisation requiert la disponibilité de trois contacts distincts. Afin de satisfaire cette contrainte fonctionnelle, le schéma électrique proposé repose sur une architecture utilisant deux relais à deux contacts chacun, permettant d’atteindre le nombre de contacts de commande nécessaire.
Schéma électrique d’une commande à relais par auto-maintien
Armoire de raccordement électrique
Contraintes de câblage et de rigidité mécanique
Les structures interne et externe de cette armoire de raccordement sont réalisées avec des briques d’emballage alimentaire de jus de fruit (intérieur en aluminium). Le module interne du sectionneur est réalisé en carton et en brique alimentaire.
Conception du sectionneur électrique
Le sectionneur est constitué de deux interrupteurs capables de supporter des tensions de 230 VAC, intégrés dans une enveloppe assurant à la fois une fonction de support mécanique et un rôle de sécurité, en empêchant l’accès direct aux contacts électriques sous tension. Le raccordement des tensions d’entrée et de sortie en 230 VAC est réalisé, dans ce prototype, à l’aide de dominos électriques. Bien que cette solution ne réponde pas pleinement aux exigences de sécurité relatives à la manipulation, elle présente l’avantage, dans le cadre du développement du prototype, de faciliter la réalisation de relevés de mesure des tensions.
Sourcing
Schéma électrique du sectionneur de l’armoire de raccordement
Principe de fonctionnement du sectionneur électrique du diorama
Le principe de fonctionnement du sectionneur repose sur l’établissement ou la rupture mécanique d’un chemin conducteur entre l’alimentation électrique et le circuit aval. Lorsque le sectionneur est en position fermée, ses contacts fixes et mobiles sont solidarisés, assurant la continuité électrique de l’ensemble des pôles et permettant l’acheminement de l’énergie vers les équipements raccordés.
En position ouverte, l’actionnement du mécanisme provoque l’écartement physique des contacts, créant une coupure visible et garantissant l’isolement électrique du circuit. Cette séparation, réalisée simultanément sur tous les pôles, empêche toute circulation de courant et autorise les opérations de maintenance en conditions de sécurité. Le sectionneur est conçu pour être manœuvré hors charge et pour maintenir de manière stable chacune de ses positions, conformément aux exigences de fiabilité et de sécurité imposées aux dispositifs d’isolement des installations électriques.
Schéma de câblage électrique du sectionneur principal du diorama
Edition des schémas électriques
Les schémas électriques et électroniques du diorama de la Batcave, développé dans le cadre du projet BATLab112, sont réalisés à l’aide de la suite logicielle open source KiCad. Le recours à cet outil permet d’assurer une représentation rigoureuse et normalisée des schémas, en conformité avec les normes techniques en vigueur.
Retour d’expérience sur la conception détaillée
Convertisseur de puissance
Si le revêtement réalisé à partir de briques d’emballage alimentaire permet d’envisager un rendu esthétique globalement satisfaisant, l’emploi de carton pour la structure interne s’est révélé inadapté. En effet, une fois l’ensemble des composants intégrés, la masse du convertisseur excède les capacités mécaniques du carton, entraînant des déformations lors des manipulations nécessaires au câblage interne. Au regard des dimensions de l’équipement, la réalisation de la structure interne en bois apparaît plus appropriée pour les versions ultérieures de ce convertisseur.
Par ailleurs, ce prototype est doté d’une grille d’aération en face avant. Néanmoins, la dissipation thermique liée à la chaleur dégagée par l’alimentation interne 230 VAC / 12 VDC devra faire l’objet d’une analyse plus approfondie, notamment lorsque celle-ci sera sollicitée pour alimenter l’ensemble des équipements électriques du diorama.
Armoire de raccordement
La réalisation des structures interne et externe à partir de briques d’emballage alimentaire ne permet pas d’assurer une rigidité suffisante de l’armoire lorsque celle-ci doit être raccordée à des câbles d’entrée et de sortie de type 3G2,5 afin d’être intégrée au diorama. Compte tenu des dimensions de l’équipement et des contraintes mécaniques associées, le recours à une impression 3D pour la fabrication de la structure interne de la prochaine version de cette armoire apparaît comme une solution plus adaptée.
Par ailleurs, la conception mécanique des charnières de la porte ne s’avère pas satisfaisante, tant du point de vue de la faisabilité technique que de la robustesse. L’intégration de dispositifs de fermeture, tels que des poignées assurant le maintien de la porte en position fermée, devra être prise en compte lors de la conception du prochain modèle de cette armoire.
Panneau Basse tension
Les observations formulées sont identiques à celles précédemment établies pour l’armoire de raccordement. En outre, la conception de la carte électronique supportant les boutons de commande et les voyants lumineux nécessite une révision approfondie, dans l’objectif d’en simplifier l’architecture, d’en améliorer la lisibilité fonctionnelle et d’en faciliter la mise en œuvre.
