Introduction

Si le projet BATLab112 se concentre principalement sur la Batcave, repère emblématique de Batman, l’intégration de la Batmobile dans le diorama constitue néanmoins un élément fondamental. Sa présence ne relève pas seulement de considérations esthétiques : elle conditionne la cohérence fonctionnelle de l’ensemble. En effet, les équipements industriels représentés — dispositifs d’entretien, de diagnostic ou de réparation — n’acquièrent pleinement leur sens qu’en relation directe avec le véhicule auquel ils sont destinés. Les caractéristiques dimensionnelles de la Batmobile deviennent ainsi un paramètre déterminant, guidant la conception, l’implantation et la mise à l’échelle de ces équipements au sein du diorama.

Définition des critères de sélection

Bien que l’échelle de réalisation du diorama soit déjà fixée, les variations dimensionnelles observées d’un modèle de Batmobile à l’autre imposent de définir des critères de sélection rigoureux. Le choix du modèle ne peut se limiter à des considérations esthétiques : il doit garantir une compatibilité précise entre les dimensions du véhicule et les trajectoires, dégagements et rayons de manœuvre des équipements industriels qui l’entourent.

Par ailleurs, ce choix doit s’appuyer sur la disponibilité de miniatures commercialisées à l’échelle retenue, dont la qualité de fabrication soit conforme aux exigences de réalisme du projet BATLab112. La possibilité d’accéder à un modèle numérique 3D constitue également un critère déterminant, dans la mesure où elle permet d’accélérer la phase initiale de conception et d’intégrer rapidement le véhicule dans les études de volumes.

Enfin, afin d’assurer un niveau de réalisme élevé, le modèle sélectionné doit être issu d’une œuvre en live-action — films ou séries — garantissant l’existence de données techniques fiables et de nombreuses références visuelles. Ce choix facilite non seulement la vérification des proportions, mais contribue également à renforcer la cohérence esthétique et narrative du diorama, en l’ancrant dans une représentation authentifiée de l’univers de Batman.

Dimensions réelles des Batmobiles

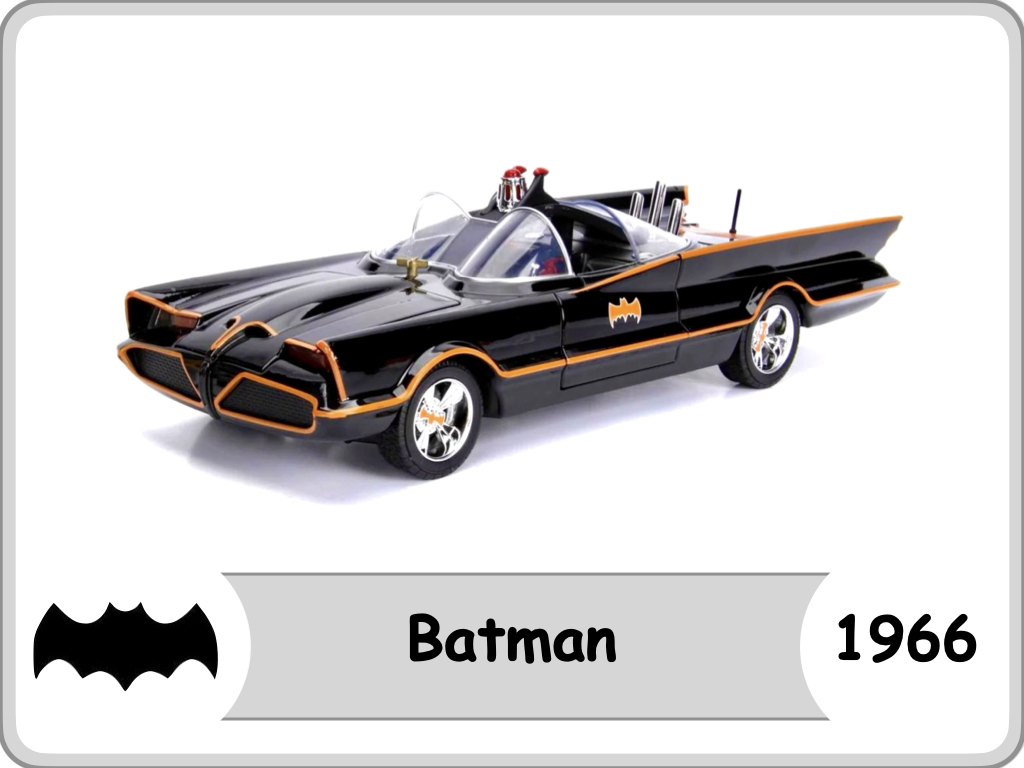

Les 6 modèles de Batmobile retenus sont tous issus des films en live-action les plus populaires.

Synthèse

Analyse statistique

	Unité	Min	Max	Etendue	Moyenne	Q1	Q3
Longueur	m	4,62	10	5,38	6,78	5,83	7,37
Largeur	m	2,29	3,70	1,41	2,72	2,4	2,79
Hauteur	m	1,20	1,50	0,30	1,35	1,21	1,50
Masse	kg	2000	3200	1200	2500	2150	2750

Détail série statistique : Longueur

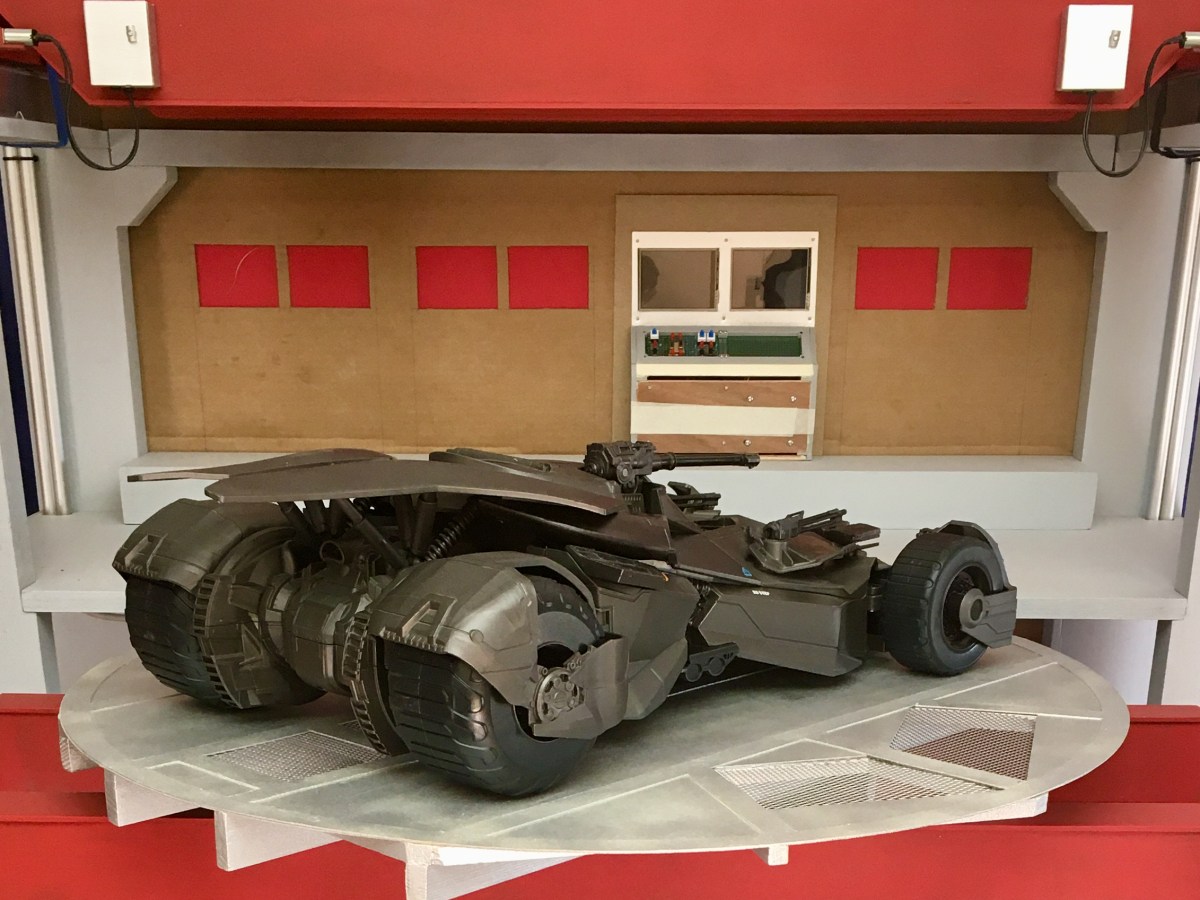

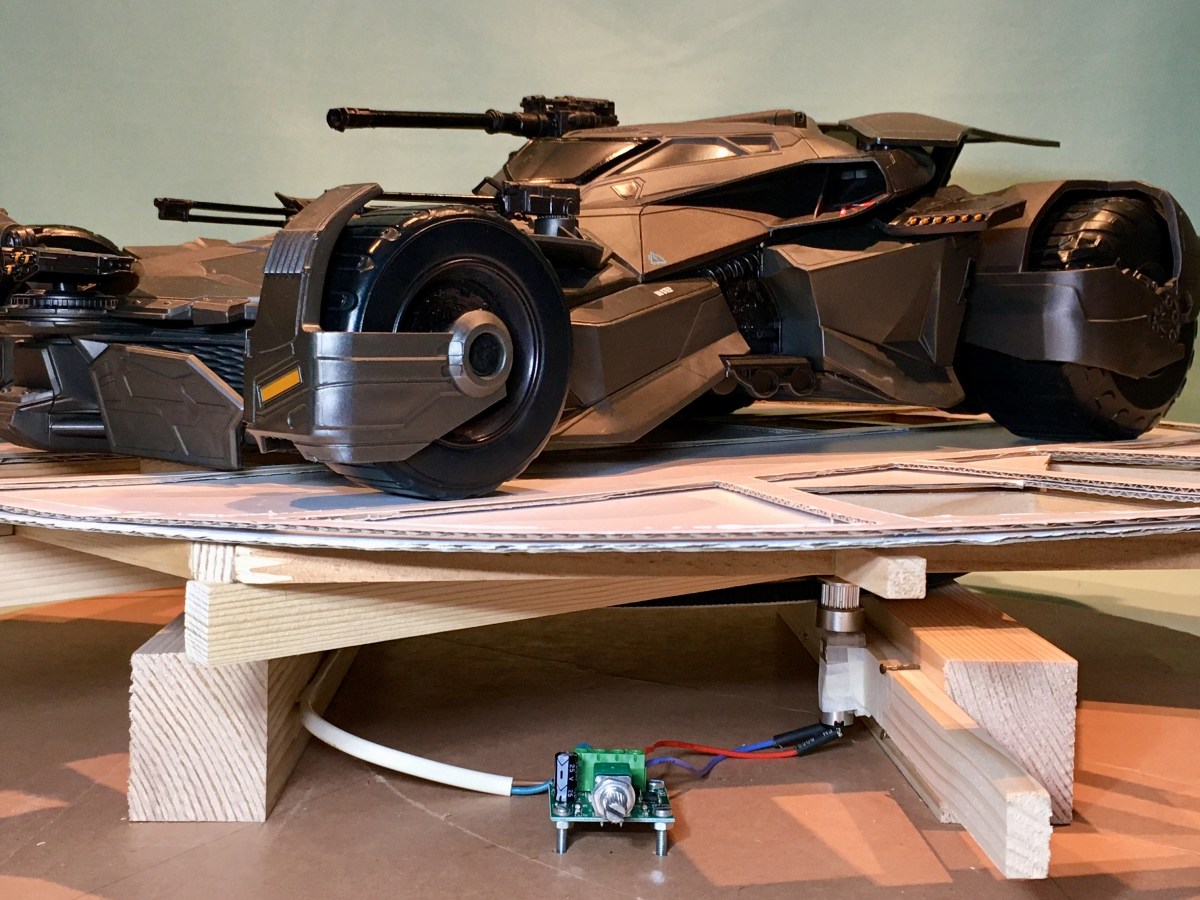

La longueur du modèle de la Batmobile est le critère déterminant pour dimensionner le diamètre de la plateforme de stationnement. Cette plateforme ne doit pas être de dimension trop importante à l’échelle 1:12 pour respecter les objectifs de transportabilité du diorama final du projet BATLab112. Même si il semble difficile à atteindre, un objectif d’encombrement de 1000x1000mm est envisagé pour le diorama final. Ces côtes restent une référence dans la définition du modèle de la Batmobile du projet BATLab112.

La moyenne des longueurs est inférieure à 7m, qui correspond à l’échelle 1:12, à une longueur de 600mm. Un diamètre de la plateforme de stationnement de 600mm apparaît conforme avec les objectifs du projet même si cette côte est déjà supérieure à celle initialement prévue.

La longueur maximale est de 10m, qui correspond à l’échelle 1:12 à une longueur supérieure à 800mm. Envisager un modèle de batmobile de longueur supérieure à 800mm implique un diamètre du spot de stationnement de près de 1000mm, ce qui n’est pas conforme avec les objectifs de dimensions du diorama à l’échelle 1:12.

Détail série statistique : Largeur

Une largeur moyenne de 2,72m, soit 227mm à l’échelle 1:12 et une largeur maximale de 3,70m soit 308mm sont des dimensions conformes avec les objectifs du projet.

Détail série statistique : Hauteur

Une hauteur moyenne de 1,35m, soit 112mm à l’échelle 1:12 et une hauteur maximale de 1,50m soit 125mm sont des dimensions conformes avec les objectifs du projet.

Détail Série statistique : Masse

La masse du modèle de la Batmobile est le critère déterminant pour dimensionner les équipements de levage de la Batmobile. A ce stade de conception préliminaire du projet, le parangonnage des systèmes industriels existants montrent qu’il existe différentes solutions techniques de systèmes de levage d’une capacité maximale de 5000 kg. Cette valeur nous sert de référence dans la définition du modèle de la Batmobile du projet.

La moyenne des masses de la série est de 2500 kg avec une valeur maximale de 3200 kg. Ces valeurs sont tout à fait compatible avec la référence fixée.

Conclusion

Dimensionnement de la Batmobile

L’analyse des données statistiques des dimensions de différents modèles de Batmobile nous permet d’identifier les paramètres suivants pour le modèle de la Batmobile du projet BATLab112 :

	Echelle 1:1	Echelle 1:12
Longueur	Environ 6m	500mm
Largeur	Inférieure à 4m	333mm
Hauteur	Inférieure à 1,50m	125mm
Masse	Inférieure à 4000kg	/

La Batmobile du projet BATLab112

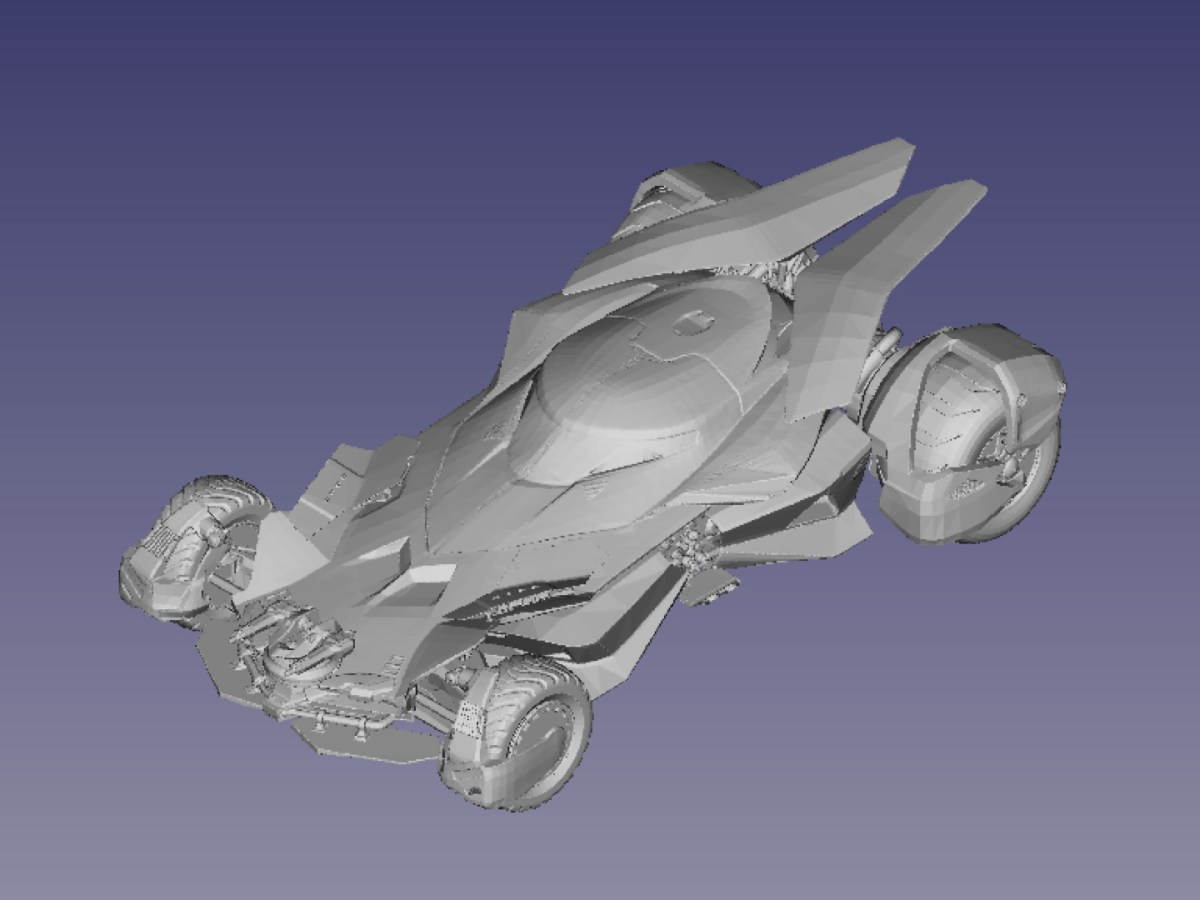

Disponibilité du modèle numérique 3D

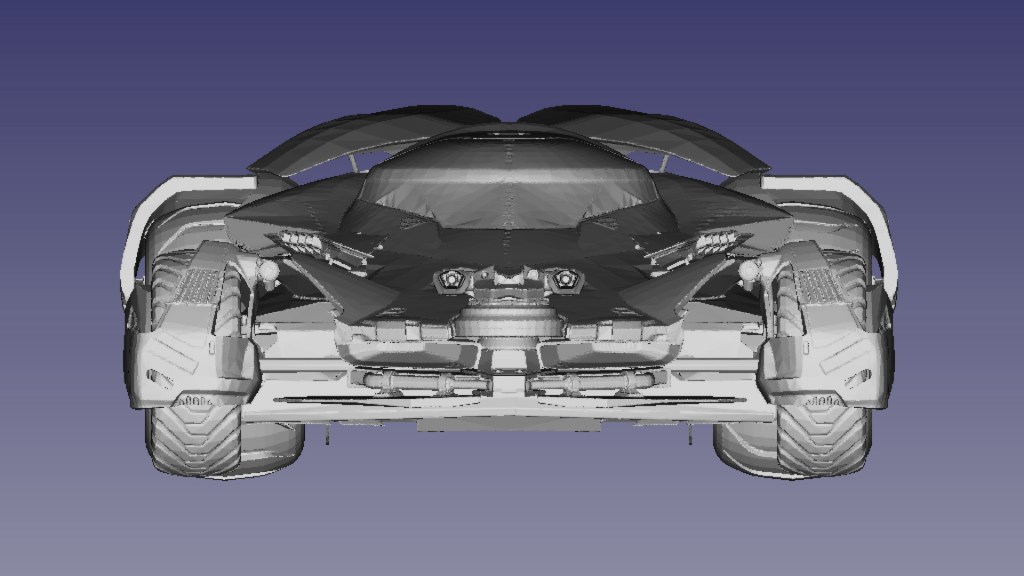

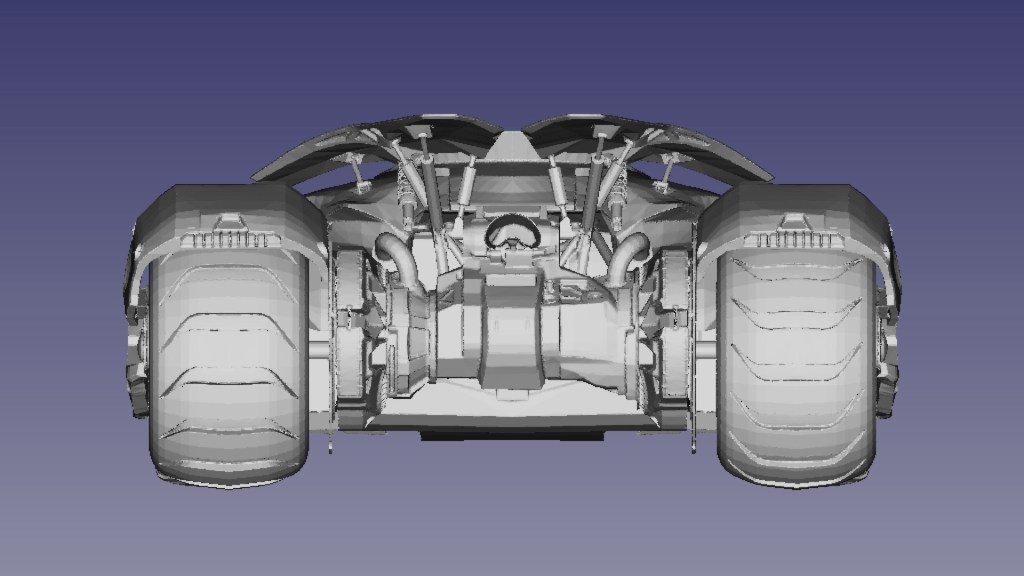

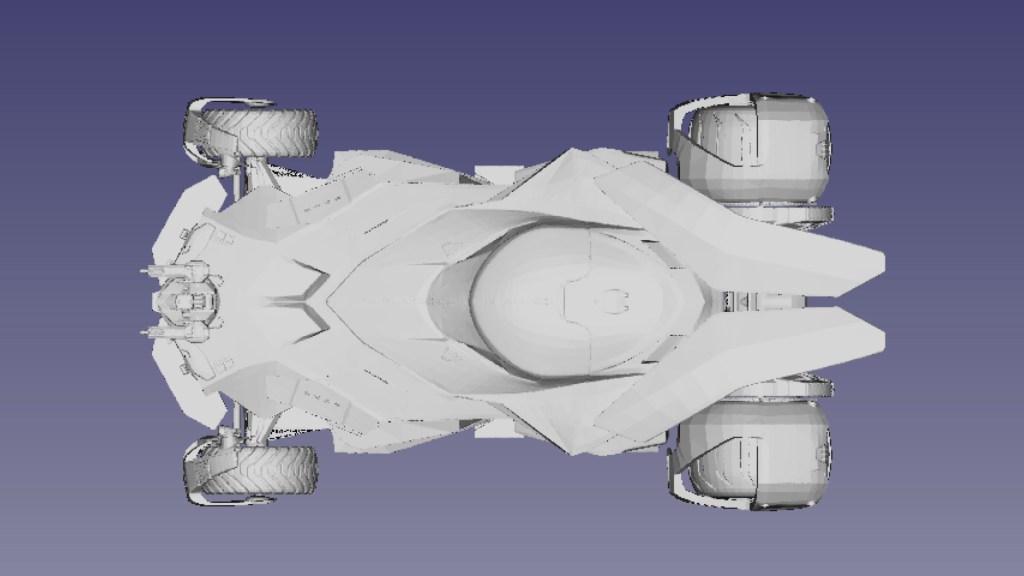

Le modèle 3D de la Batmobile utilisée a été réalisé par Vyom de la communauté du site https://GrabCAD.com

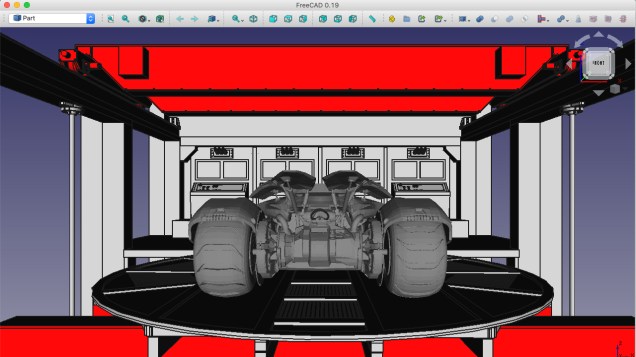

FreeCAD

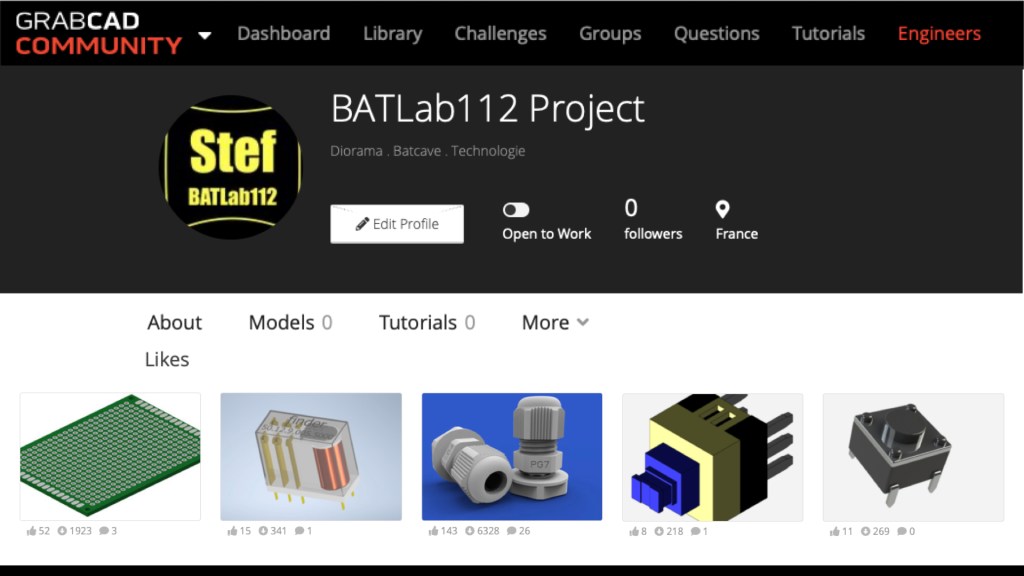

GrabCAD

Disponibilité de modèles réduits à l’échelle 1/12

Mise à jour : La Batmobile du Film The Batman de 2022

Compte tenu des dimensions estimées de la Batmobile du film The Batman de 2022, ce modèle est compatible, à l’échelle 1/12, avec le diorama de la Batcave du projet BATLab112.
