Résumé :
Cet article présente la réalisation du prototype de la plateforme rotative du diorama pédagogique de la Batcave, à l’échelle 1/12, du projet BATLab112.
+ d’infos :
Actualisé :
Mots clés :
Introduction
La plateforme rotative constitue l’un des éléments centraux du futur diorama de la Batcave développé dans le cadre du projet BATLab112. Destinée à mettre en scène la Batmobile à l’échelle 1/12, elle doit assurer une rotation fluide, précise et fiable tout en s’intégrant harmonieusement à l’architecture générale du diorama. Au-delà de sa fonction esthétique, cet équipement répond à plusieurs contraintes techniques liées à la motorisation, à la transmission du mouvement, à la rigidité de la structure et à l’intégration des différents sous-ensembles mécaniques.
Après une première phase de conception numérique sous FreeCAD, il est rapidement apparu que certaines hypothèses de conception devaient être confrontées à la réalité d’une réalisation physique. Si la modélisation 3D permet de valider les principes géométriques et les interfaces entre composants, elle ne permet pas, à elle seule, d’appréhender avec suffisamment de précision le comportement mécanique d’un ensemble en mouvement, les tolérances d’assemblage ou encore les performances réelles du système de transmission.
C’est dans cette optique qu’a été réalisé un premier prototype fonctionnel de la plateforme rotative. Conçu comme un démonstrateur technique, ce prototype n’avait pas vocation à reproduire fidèlement la version définitive du diorama, mais à valider les principaux choix de conception avant d’engager la fabrication des éléments définitifs. Cette démarche de prototypage s’inscrit pleinement dans la méthodologie de développement adoptée pour le projet BATLab112, fondée sur une succession de phases de conception, de validation expérimentale et d’amélioration continue.
Les essais réalisés sur ce premier prototype avaient plusieurs objectifs : vérifier le dimensionnement général de la structure, évaluer la rigidité mécanique de l’ensemble, valider le principe de guidage en rotation, tester le système de transmission du mouvement et identifier les éventuelles difficultés d’assemblage susceptibles d’apparaître lors de la fabrication. Les observations recueillies devaient également permettre d’orienter les évolutions de conception qui seront intégrées aux versions ultérieures de la plateforme.
Cet article présente les différentes étapes de réalisation de ce premier prototype, les solutions techniques retenues ainsi que les résultats des essais de validation. Il met également en évidence les enseignements tirés de cette phase expérimentale, qui ont constitué une étape déterminante dans la conception de la plateforme rotative définitive du diorama BATLab112.
Pourquoi réaliser un prototype de la plateforme rotative ?
La conception d’un mécanisme motorisé destiné à équiper un diorama ne peut se limiter à une modélisation numérique, aussi aboutie soit-elle. Si la CAO 3D permet de définir avec précision les dimensions, les interfaces entre composants et les principes d’assemblage, elle ne reproduit pas fidèlement l’ensemble des phénomènes mécaniques rencontrés lors d’une utilisation réelle. Les jeux fonctionnels, les déformations des matériaux, les frottements ou encore le comportement dynamique d’un système en rotation ne peuvent être pleinement évalués qu’au travers d’une expérimentation physique.
Dans le cadre du projet BATLab112, la plateforme rotative représente un sous-ensemble mécanique particulièrement stratégique. Destinée à accueillir et mettre en valeur la Batmobile à l’échelle 1/12, elle doit conjuguer réalisme visuel, précision de fonctionnement, fiabilité mécanique et facilité d’intégration au sein du futur diorama. La moindre erreur de conception pourrait compromettre la qualité des mouvements, générer des vibrations ou rendre difficile l’intégration des différents composants mécaniques et électroniques.
La réalisation d’un premier prototype répond ainsi à une démarche d’ingénierie progressive visant à réduire les risques techniques avant la fabrication de la version définitive. Cette approche permet de confronter les choix de conception aux contraintes réelles de fabrication, de mesurer les performances du système et d’identifier très tôt les améliorations susceptibles d’être apportées au projet.
Ce prototype poursuit plusieurs objectifs complémentaires.
Valider les choix de conception mécanique
Le prototype permet en premier lieu de vérifier que l’architecture générale imaginée lors de la phase de conception répond aux contraintes fonctionnelles du projet. Les dimensions de la plateforme, la disposition des différents éléments porteurs, le positionnement du roulement central ainsi que l’intégration du système de transmission peuvent ainsi être évalués dans des conditions proches de celles de la future réalisation.
Cette première validation constitue également l’occasion de contrôler les tolérances d’assemblage et d’identifier les éventuels ajustements nécessaires avant la fabrication des composants définitifs.
Évaluer le comportement dynamique de la plateforme
La rotation d’un plateau de plusieurs dizaines de centimètres de diamètre impose de maîtriser de nombreux paramètres mécaniques tels que la stabilité, la rigidité de la structure, les vibrations ou encore les efforts transmis au système de guidage.
Les essais réalisés sur le prototype permettent d’observer le comportement réel de la plateforme en fonctionnement, de détecter d’éventuelles sources de déséquilibre et de vérifier que la structure conserve une rigidité suffisante pour garantir une rotation régulière de la Batmobile.
Valider le système de motorisation et de transmission
Le prototype constitue également un banc d’essais destiné à évaluer les performances du système d’entraînement. Le choix du moteur, le rapport de réduction, le type de transmission ainsi que le couple disponible peuvent être analysés afin de vérifier que la plateforme dispose d’une vitesse de rotation compatible avec l’effet recherché tout en conservant un fonctionnement silencieux et fluide.
Cette étape permet également de mesurer les limites des solutions techniques retenues et d’orienter les futures évolutions du système de motorisation.
Préparer la conception de la version définitive
Au-delà de la validation technique, le prototype représente une étape essentielle dans la démarche d’amélioration continue adoptée pour le projet BATLab112. Les observations réalisées lors de sa fabrication et de ses essais permettent de capitaliser une expérience concrète qui servira directement à optimiser la conception de la plateforme rotative définitive.
Les enseignements tirés de cette première réalisation concernent aussi bien les méthodes d’assemblage que le choix des matériaux, l’organisation des composants ou les solutions de maintenance. Cette approche itérative contribue à fiabiliser progressivement le projet tout en limitant les risques de modifications importantes lors des phases de fabrication finales.
Présentation générale du prototype
| Caractéristique | Valeur |
|---|---|
| Echelle | 1/12 |
| Diamètre | 600 mm |
| Structure | Bois |
| Plateau | Carton – Epaisseur 0,8 mm |
| Liaison pivot | Roulement Lazy Susan – Diamètre 12″ – Aluminium |
| Transmission | Courroie crantée GT2 + Poulie Diamètre 12mm GT2 |
| Motorisation | Moteur 6V à courant continu |
Présentation détaillée du prototype
Assemblage de la structure porteuse
La structure du prototype a été conçue avec un objectif prioritaire de validation mécanique. Son architecture permet de reproduire les principaux efforts auxquels sera soumise la plateforme définitive, tout en conservant une fabrication simple et rapide.
L’assemblage met en œuvre un châssis en bois, supportant le plateau rotatif en carton, ainsi que les éléments nécessaires au guidage et à la transmission du mouvement. Cette configuration permet de contrôler la rigidité de l’ensemble, d’évaluer la qualité des liaisons mécaniques et d’observer le comportement de la structure lors des premières rotations.
Les essais réalisés sur cette structure apportent également de précieuses informations sur les méthodes d’assemblage qui seront retenues lors de la fabrication des versions ultérieures.
Conception préliminaire
Même si la plateforme rotative a fait l’objet d’une phase de conception préliminaire en 3D avec le logiciel FreeCad, ce prototype permet de faire des ajustements nécessaires suite à des différences de côtes rencontrées lors de la réception de pièces manufacturées.
Prototype n°1
Les différents éléments ont été assemblés par collage. La fabrication de la structure en bois est plutôt satisfaisante. Même si les imperfections des pièces de bois utilisées ne permettent pas une précision au millimètre, cette structure présente une surface d’appui pour le plateau suffisamment plane. Elle est plutôt solide et peut être manipulée avec un minimum de soin. La faisabilité technique de la structure est donc validée.
Pour améliorer la précision de fabrication, une solution consisterait à rectifier toutes les pièces de bois avant assemblage ou d’opter pour des profilés aluminium.
Intégration du système de guidage en rotation
Le guidage constitue l’un des éléments les plus sensibles de la plateforme rotative. Il conditionne directement la qualité du mouvement, la stabilité du plateau et la précision de la rotation.
Le prototype intègre un roulement de type « Lazy Susan », couramment utilisé pour ce type d’application en raison de sa simplicité de mise en œuvre et de sa capacité à supporter des charges importantes tout en conservant un encombrement réduit.
Cette solution permet d’obtenir une rotation souple avec un nombre limité de composants mécaniques. Les essais ont principalement porté sur la facilité de montage, la stabilité du plateau, le comportement sous charge ainsi que la régularité du mouvement.
Les résultats obtenus permettront de confirmer ou d’adapter ce choix technologique lors de la conception de la plateforme définitive.

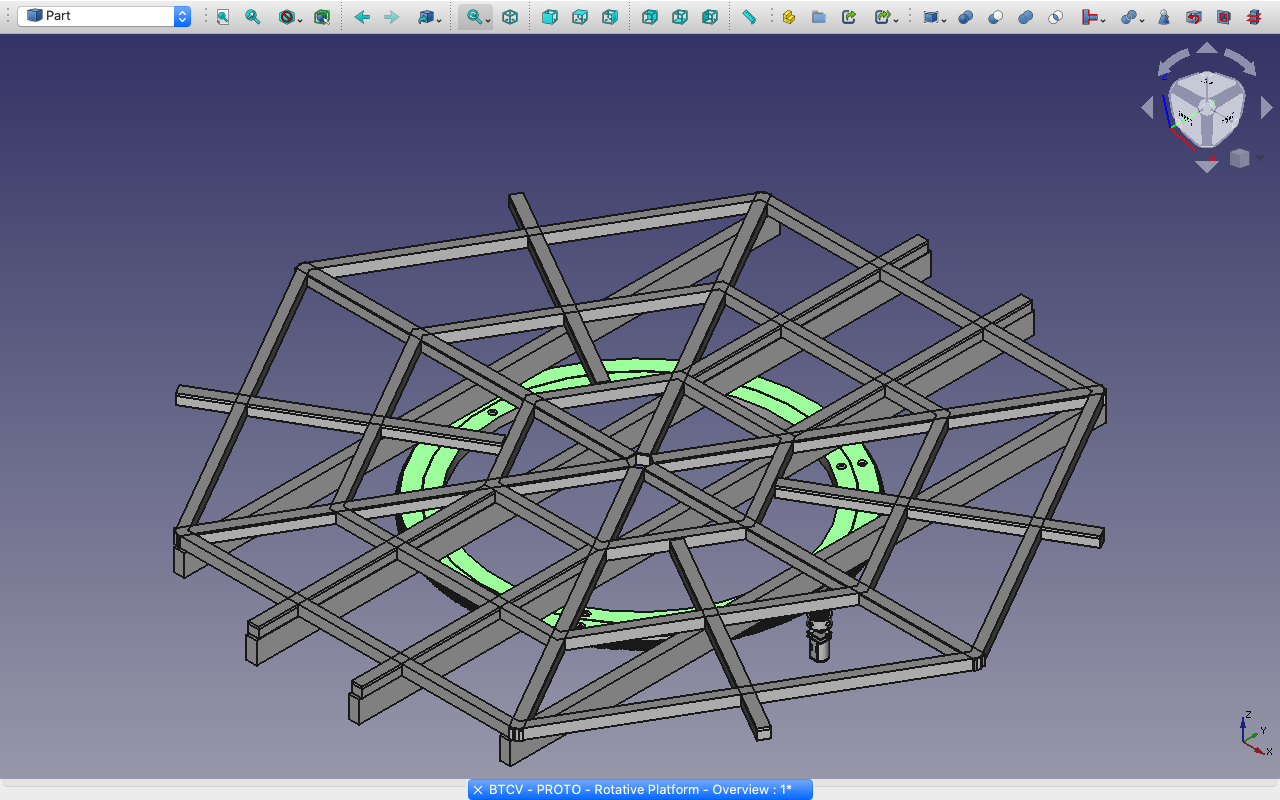

Conception préliminaire
Le poids total, de la plateforme et du modèle réduit de la Batmobile, doit être le plus faible possible, pour autoriser l’utilisation d’un micro-moteur pour la rotation, afin d’être conforme avec les exigences d’échelle 1/12 du projet. Il s’agit donc ici de contrôler particulièrement si l’utilisation de matériaux légers est compatible avec l’assemblage du roulement à bille plus lourd.
Prototype n°1
L’assemblage de la structure en bois sur le roulement à billes de type Lazy Susan est réalisé grâce à 1 cercle de carton. Ce cercle est collé sur la structure. Les pions (en blancs sur la photo) fixent l’ensemble sur le roulement à billes. Cet assemblage est satisfaisant pour solidariser la structure en bois avec la couronne extérieure du roulement à billes. Il autorise la rotation de l’ensemble par rapport à la couronne intérieure. Le design fonctionnel est donc validé.
Une amélioration consisterait à réaliser le cercle d’assemblage entre la structure en bois et le roulement à billes dans un matériau plus rigide que du simple carton d’emballage ce qui éviterait les éventuelles déformations.
Résistance mécanique
Ce prototype doit permettre de contrôler la capacité de la plateforme à supporter le poids du modèle réduit de la Batmobile.
Conception préliminaire
Le plateau de la plateforme doit être d’une épaisseur très mince (inférieure à 2mm), pour des raisons de cohérence avec l’échelle 1/12 du projet. Il est nécessaire de s’assurer d’une part que sa réalisation puisse se faire dans un matériau suffisamment léger (ici du carton) pour ne pas rendre l’ensemble trop lourd pour la capacité des moteurs du pont élévateur et de la plateforme. D’autre part, il est aussi nécessaire de s’assurer que ce plateau ne se déforme pas sous le poids du modèle réduit de la Batmobile.

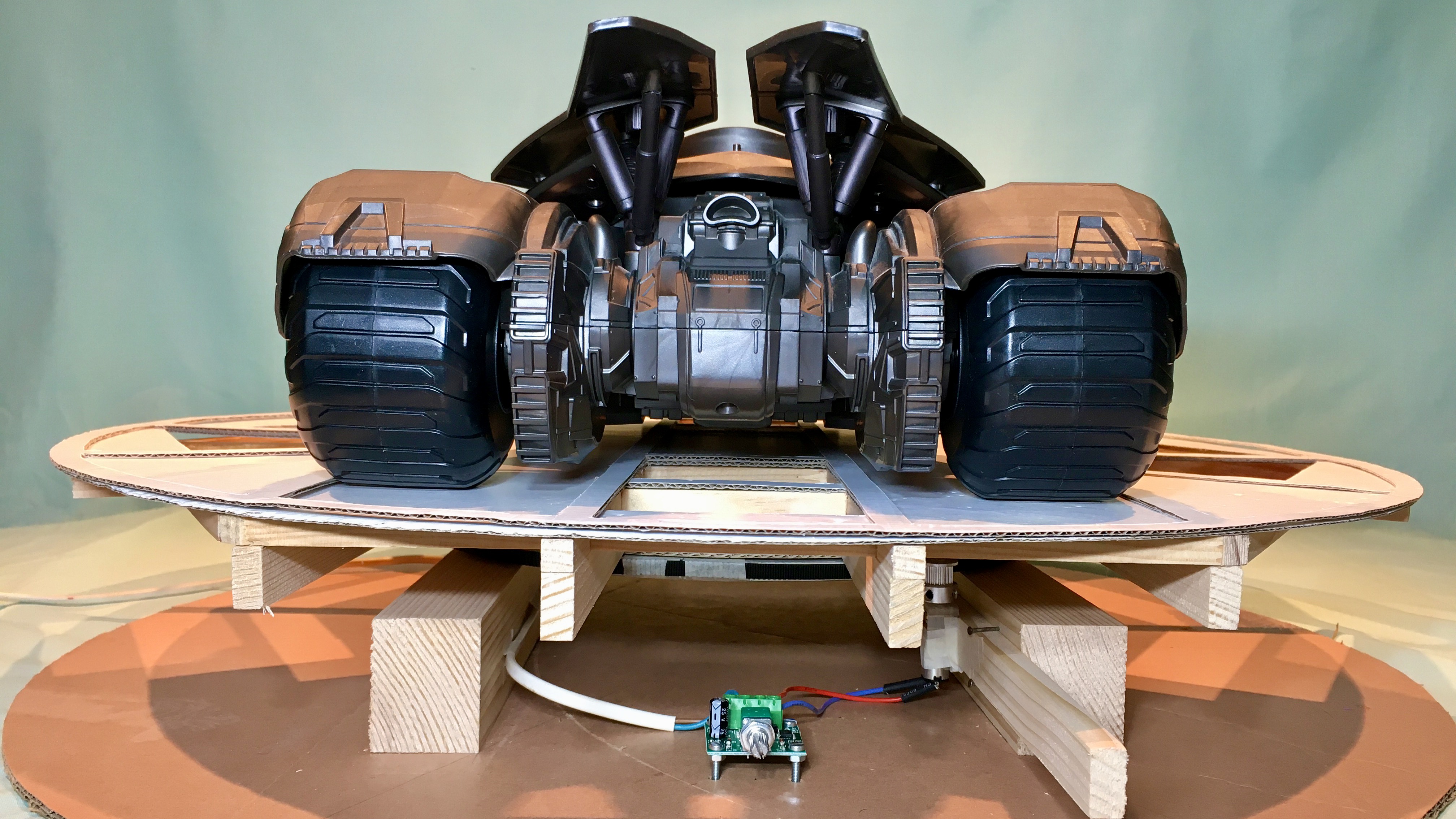

Prototype n°1
Le plateau de la structure est découpé dans une plaque de carton d’emballage d’épaisseur 1mm. Dans un premier temps, ce plateau est simplement posé sur la structure en bois. L’ensemble structure et plateau supporte tout à fait le poids du modèle réduit de la Batmobile. Le plateau ne se déforme pas sous le poids de la Batmobile. L’architecture de la structure de la plateforme associé à un plateau de faible épaisseur est donc validée.
Une amélioration consisterait à réaliser le plateau par découpe laser pour obtenir une découpe plus précise.
Mise en œuvre du système de transmission
La motorisation de la plateforme repose sur un système de transmission destiné à convertir le mouvement du moteur en une rotation régulière du plateau. Le prototype constitue l’occasion d’évaluer le comportement de cette chaîne cinématique dans des conditions proches de l’utilisation finale.
L’objectif principal est de vérifier la qualité de la transmission du mouvement, l’absence de glissement, la précision du guidage ainsi que la compatibilité entre le couple moteur disponible et les efforts nécessaires à l’entraînement de la plateforme.
Cette phase permet également d’identifier les éventuels réglages de tension, d’alignement ou de positionnement qui pourront améliorer les performances de la transmission lors des développements futurs.
Transmission mécanique
L’engrenage de transmission est réalisé avec une poulie montée sur l’axe du moteur et une courroie GT2 5mm entourée autour du diamètre extérieur du roulement à billes. La courroie n’a pas été collée mais juste maintenue par du ruban adhésif. Le moteur est lui aussi simplement maintenu par du ruban adhésif contre un des supports provisoires de la plateforme. Le test est concluant malgré un montage sommaire. Cependant, ce montage ne permet pas de réaliser une rotation complète de la plateforme à cause de la présence du ruban adhésif.
La prochaine version de cette transmission devra intégrer le collage définitif de la courroie ainsi qu’une fixation plus appropriée du moteur.

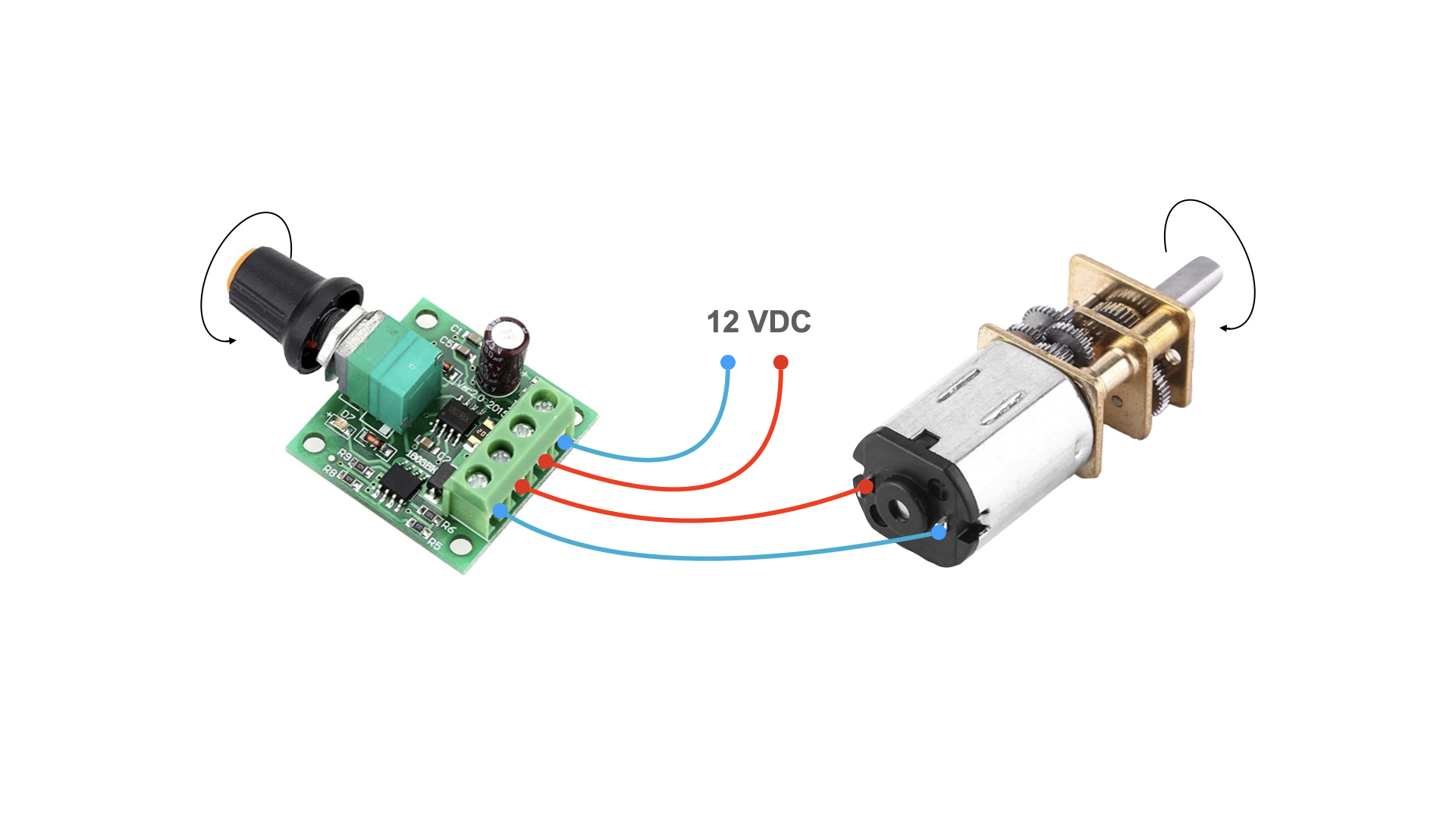

Moteur
Ce test de motorisation a été réalisé avec un micro-moteur 6V à courant continu et un variateur de tension. Ce variateur est utilisé pour contrôler la tension d’alimentation du moteur et ainsi ajuster la vitesse de rotation de la plateforme. Le couple du moteur associé au rapport de réduction de l’engrenage suffit pour entrainer l’ensemble ; plateforme et modèle réduit de la Batmobile. Le test de motorisation est donc validé.
Premiers essais de fonctionnement
Une fois l’ensemble des composants assemblés, plusieurs essais de rotation ont été réalisés afin d’évaluer le comportement global du prototype.
Ces premiers tests ont permis de vérifier la fluidité du mouvement, la stabilité de la plateforme, la régularité de la vitesse de rotation ainsi que le niveau sonore généré par le système mécanique. Ils ont également mis en évidence plusieurs pistes d’amélioration concernant certains détails de conception, notamment l’optimisation de quelques interfaces mécaniques et le perfectionnement du système d’entraînement.
Au-delà des résultats obtenus, cette campagne d’essais confirme tout l’intérêt de la démarche de prototypage adoptée dans le cadre du projet BATLab112. Les enseignements tirés de cette première réalisation alimenteront directement la conception de la version définitive de la plateforme rotative, avec pour objectif d’améliorer sa fiabilité, sa précision de fonctionnement et son intégration au sein du futur diorama.
Résultats de la validation fonctionnelle
| Critère | Résultat |
|---|---|
| Rotation | Conforme |
| Guidage | Conforme |
| Stabilité | Conforme |
| Motorisation | Commande à optimiser |
| Structure | Conforme |
| Plateau | Esthétique à revoir |
Enseignements tirés de ce premier prototype
La réalisation de ce premier prototype constitue une étape déterminante dans le processus de conception de la plateforme rotative du projet BATLab112. Au-delà de la validation des solutions techniques envisagées, cette phase expérimentale a permis de confronter les hypothèses issues de la modélisation numérique aux réalités de la fabrication et de l’assemblage.
Comme souvent dans les projets de développement mécanique, les essais réalisés n’ont pas uniquement confirmé les choix de conception initialement retenus. Ils ont également mis en évidence plusieurs axes d’amélioration qui n’auraient probablement pas été identifiés avant la réalisation d’un prototype physique. Cette confrontation entre le modèle virtuel et l’expérimentation constitue l’un des fondements de la démarche d’amélioration continue adoptée pour l’ensemble du projet BATLab112.
Une architecture mécanique validée
Les essais de fonctionnement ont tout d’abord permis de confirmer la pertinence de l’architecture générale de la plateforme. Les principes retenus pour le guidage en rotation, l’organisation des différents sous-ensembles mécaniques et la répartition des efforts se sont révélés cohérents avec les objectifs fixés lors de la phase de conception.
Cette première validation apporte une base solide pour poursuivre le développement du projet, en limitant les risques de remise en cause des choix structurants lors des étapes suivantes.
Une meilleure compréhension des contraintes de fabrication
La fabrication du prototype a également permis d’acquérir une expérience concrète des opérations d’assemblage. Certaines difficultés pratiques, peu perceptibles lors de la conception sous FreeCAD, sont apparues au moment de la réalisation : précision des découpes, positionnement des composants, accès aux points de fixation ou encore ordre des opérations de montage.
Ces observations ont conduit à repenser certains détails de conception afin de faciliter les futurs assemblages, d’améliorer la maintenabilité de la plateforme et de réduire les risques d’erreur lors de la fabrication de la version définitive.
Cette phase de prototypage confirme ainsi l’importance d’intégrer les contraintes de fabrication dès les premières étapes de la conception mécanique.
Des pistes d’amélioration pour la motorisation
Les essais réalisés sur le système d’entraînement ont également permis d’identifier plusieurs possibilités d’optimisation. Le comportement du moteur, la transmission du mouvement, le réglage des tensions mécaniques ainsi que la qualité du guidage constituent autant de paramètres susceptibles d’être affinés afin d’obtenir une rotation encore plus régulière et silencieuse.
Ces premières expérimentations fournissent des données précieuses qui serviront à dimensionner plus précisément la motorisation définitive et à préparer son intégration avec les futurs systèmes électroniques de commande développés pour le diorama.
Une étape essentielle dans la démarche de développement du projet
Au-delà des résultats techniques, ce premier prototype illustre pleinement la méthode de développement retenue pour BATLab112. Chaque sous-ensemble mécanique est conçu, modélisé, fabriqué, testé puis amélioré avant son intégration dans le diorama définitif. Cette approche itérative permet de sécuriser progressivement les choix techniques tout en limitant les risques de modifications importantes en fin de projet.
Le prototype devient ainsi un véritable outil d’apprentissage. Les connaissances acquises au cours de cette phase bénéficient non seulement à la plateforme rotative, mais également aux autres mécanismes développés dans le cadre du projet, notamment en matière de méthodes de conception, d’assemblage mécanique et d’intégration des systèmes motorisés.
Vers une seconde génération de la plateforme rotative
Les enseignements issus de cette première réalisation ouvrent naturellement la voie au développement d’une nouvelle version de la plateforme rotative. Cette évolution ne vise pas à corriger une conception défaillante, mais à capitaliser sur l’expérience acquise afin d’améliorer les performances, la robustesse et l’intégration du mécanisme.
Les futures évolutions porteront notamment sur l’optimisation de la structure porteuse, le perfectionnement du système de transmission, l’intégration de composants plus adaptés aux contraintes du diorama ainsi que la préparation de l’interface avec l’architecture électronique de commande.
Cette première étape de prototypage démontre ainsi tout l’intérêt d’une démarche de conception progressive. En validant les principes fondamentaux avant la réalisation des versions définitives, elle contribue à renforcer la fiabilité globale du projet BATLab112 tout en préparant les développements qui seront présentés dans les prochains articles consacrés à l’évolution de la plateforme rotative.
Conclusion
La réalisation de ce premier prototype de la plateforme rotative marque une étape importante dans le développement du diorama de la Batcave du projet BATLab112. En transformant les premières modélisations numériques en un mécanisme fonctionnel, cette phase de prototypage a permis de confronter les choix de conception aux contraintes réelles de fabrication, d’assemblage et de fonctionnement.
Les différents essais ont confirmé la pertinence des principes mécaniques retenus tout en mettant en évidence plusieurs pistes d’amélioration concernant la structure, la transmission du mouvement et l’intégration des différents composants. Au-delà de la validation technique, cette expérimentation a fourni un retour d’expérience précieux qui contribuera directement à l’évolution de la plateforme rotative vers une version plus aboutie, mieux adaptée aux exigences fonctionnelles et esthétiques du diorama.
Cette première réalisation illustre parfaitement la démarche d’ingénierie progressive adoptée tout au long du projet BATLab112. Chaque sous-ensemble est conçu, modélisé, prototypé, testé puis optimisé avant son intégration définitive. Cette méthodologie permet de sécuriser les choix techniques, de limiter les risques de modifications tardives et de garantir une meilleure maîtrise de l’ensemble du processus de développement.
Les enseignements tirés de ce prototype serviront de base aux prochaines évolutions de la plateforme rotative. Les futurs travaux porteront notamment sur l’optimisation de la structure mécanique, l’amélioration du système de transmission, l’intégration de solutions de motorisation plus performantes ainsi que la préparation de l’interface avec l’architecture électronique de commande du diorama.
L’article suivant présentera ces évolutions au travers de la conception d’une nouvelle version de la plateforme rotative, intégrant les améliorations issues de cette première campagne d’essais. Cette nouvelle étape illustrera la manière dont les retours d’expérience acquis lors du prototypage contribuent à faire évoluer progressivement chaque composant du projet BATLab112 vers une solution technique robuste, fiable et fidèle aux ambitions du diorama final.
