Introduction
Dans les articles précédents, le type de la Batmobile du projet BATLab112 et le modèle miniature qui sera utilisé dans le diorama de la Batcave ont été définis. Ce choix s’est porté sur la Batmobile des films de Zack Snyder ; Batman V Superman de 2016 et Justice League de 2021. Le modèle miniature à l’échelle 1/12 est produit par Mattel : DC Comics™ Justice League Multiverse Batmobile.
Pour + d’infos, voir les articles :
Disposer du modèle numérique de la Batmobile, permet tout d’abord une meilleure visualisation des proportions lors de la phase de conception de l’atelier et des systèmes automatisés. Mais ce modèle permet surtout de garantir une conception du design de chaque équipement, conforme aux dimensions de la Batmobile et ainsi de garantir les libertés de mouvements nécessaires pour ces équipements.

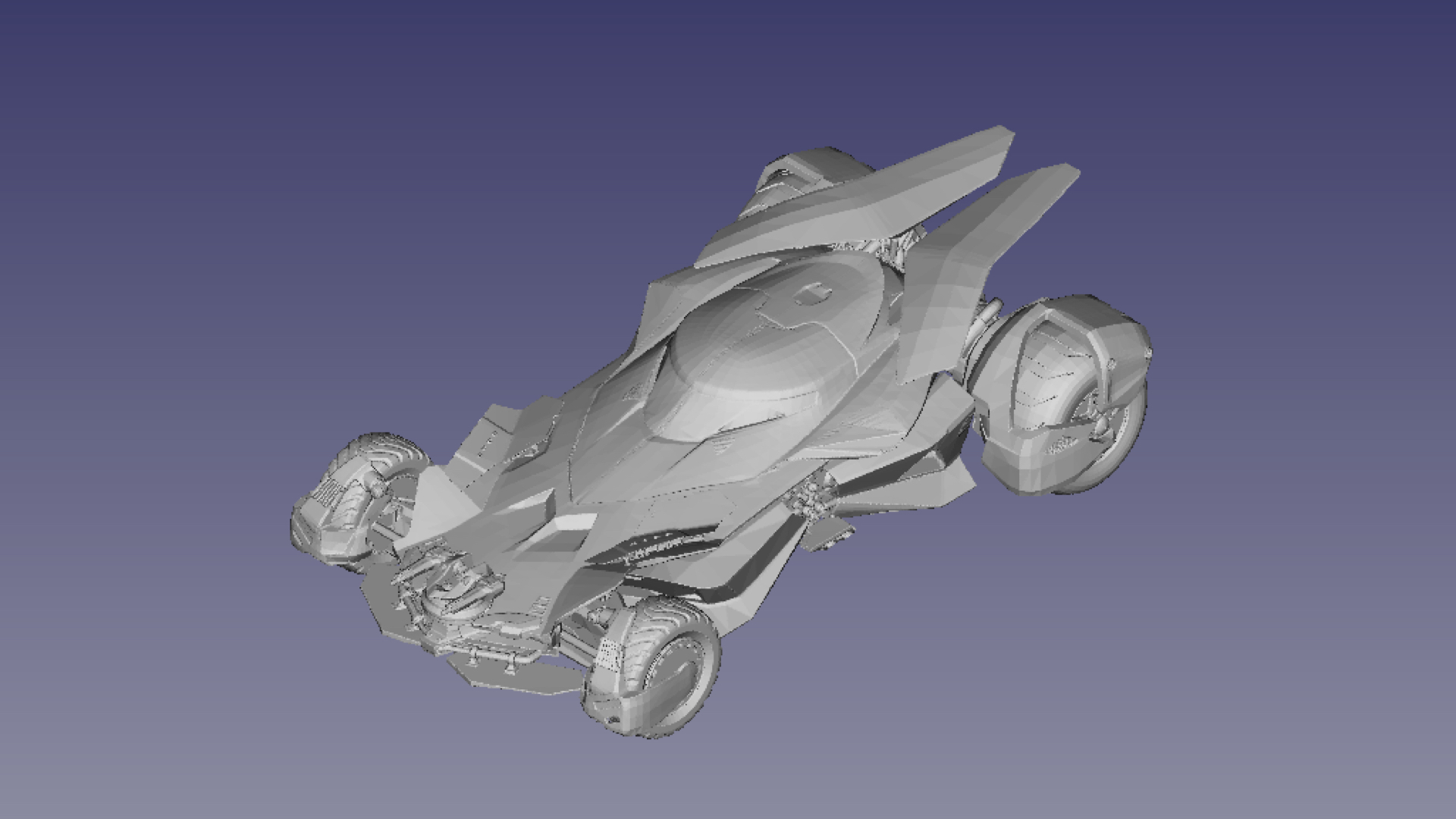

Modèle numérique de la Batmobile
Pour des raisons d’efficacité et de rendu final, le modèle numérique de la Batmobile n’a pas été crée par le projet BATLab112, même si cette opération représentait un exercice intéressant. Obtenir un résultat esthétiquement satisfaisant aurait était très chronophage, préjudiciable à l’avancé du projet. De nombreux modèles de cette Batmobile sont présents sur internet. Cependant, même pour les modèles payants, la très grande majorité d’entre eux présentent plusieurs défauts.
- Certains fichiers sont corrompus ou le modèle est inutilisable.
- Le rendu esthétique n’est pas très satisfaisant car souvent le modèle est trop peu détaillé.
- Les proportions du modèles ne sont pas conformes à une représentation à l’échelle.
- Le format des fichiers proposés au téléchargement ne sont pas compatibles avec le format des fichiers du logiciel FreeCAD, utilisé pour concevoir le design du diorama du projet BATLab112.
Le modèle sélectionné pour servir de référence au projet BATLab112 est obtenu à partir de la plateforme de partage collaborative GrabCAD.
- Le rendu esthétique est très satisfaisant
- Les proportions du modèle sont conformes avec une représentation à l’échelle
- Le format du fichier de ce modèle numérique est compatible avec le logiciel FreeCAD, utilisé pour concevoir le design du diorama du projet BATLab112.
La modélisation numérique du diorama pédagogique de la Batcave du projet BATLab112 a été réalisé avec le logiciel FreeCad V0.21.2
Les fichiers des modèles 3D utilisés lors de la conception préliminaire du diorama pédagogique de la Batcave du projet BATLab112 sont téléchargés à partir de la plateforme GrabCAD.

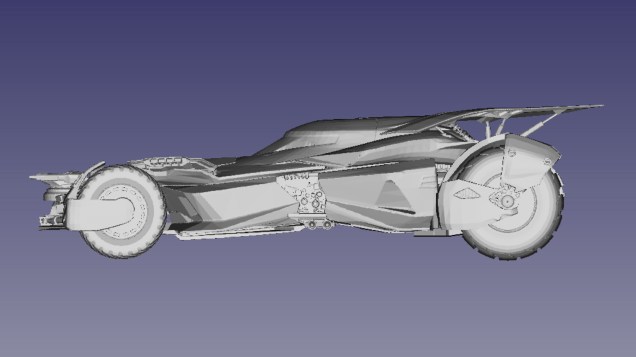

Dimensions à l’échelle 1/12 du modèle numérique
Batmobile réelle
Modèle miniature
Modèle numérique
| Longueur : | 500 mm | |
| Largeur : | 333 mm | |
| Hauteur : | 125 mm |
| Longueur : | 515 mm | + 3,0% |
| Largeur : | 290 mm | – 12,9% |
| Hauteur : | 140 mm | + 12,0% |
| Longueur : | 500 mm | -% |
| Largeur : | 276 mm | – 17,1% |
| Hauteur : | 125 mm |
Intégration dans le projet
Comme déjà évoqué, la taille de ce modèle réduit de Batmobile est déterminante en terme de dimensionnement générale du projet. Dans la phase de conception préliminaire une modélisation 3D à l’échelle 1/12 de la Batmobile a été utilisée. Dans la phase de conception détaillée et de prototypage, il est nécessaire à présent de valider l’intégration dimensionnelle de ce véhicule.

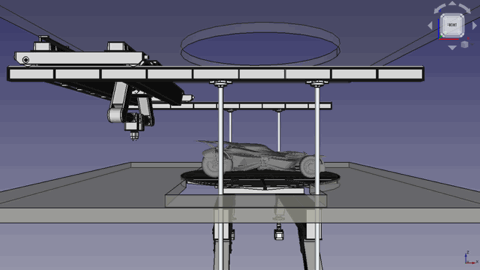

Plateforme rotative
Le premier système du projet BATLab112, directement impacté par l’intégration du modèle réduit de la Batmobile, est la plateforme rotative. La longueur du modèle réduit de la Batmobile, impose une dimension minimale du diamètre de la plateforme. Par contre, le diamètre de cette plateforme est une contrainte déterminante pour le dimensionnement d’autres systèmes et au final, sur les dimensions hors tout de la maquette. Par conséquent, de la longueur de ce modèle réduit, dépend le respect des objectifs de transportabilité du diorama pédagogique.

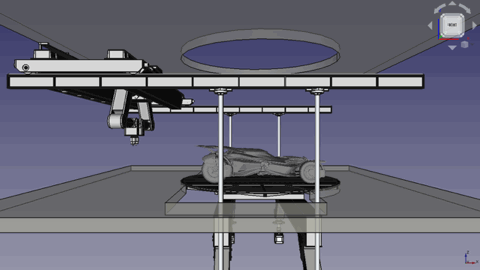

Pont élévateur
Le deuxième système du projet BATLab112 visé par l’intégration du modèle réduit de la Batmobile est le pont roulant. La hauteur sous poutres de ce pont, destinée à l’espace de manoeuvre des bras robotiques, cumulée à la hauteur des poutres, ainsi que la hauteur de la Batmobile, influe directement sur la hauteur finale de la maquette. Par conséquent, la hauteur du modèle réduit est une contrante déterminante dans le dimensionnement général du diorama de la Batcave.
