Plateforme rotative

Résumé :

Cette page est dédiée au développement de la plateforme rotative dans le diorama pédagogique de la Batcave, à l’échelle 1/12, du projet BATLab112.

+ d’infos :

Présentation générale du projet BATLab112

Actualisé :

3 décembre 2025

Sommaire :

Présentation générale

Dans les fictions

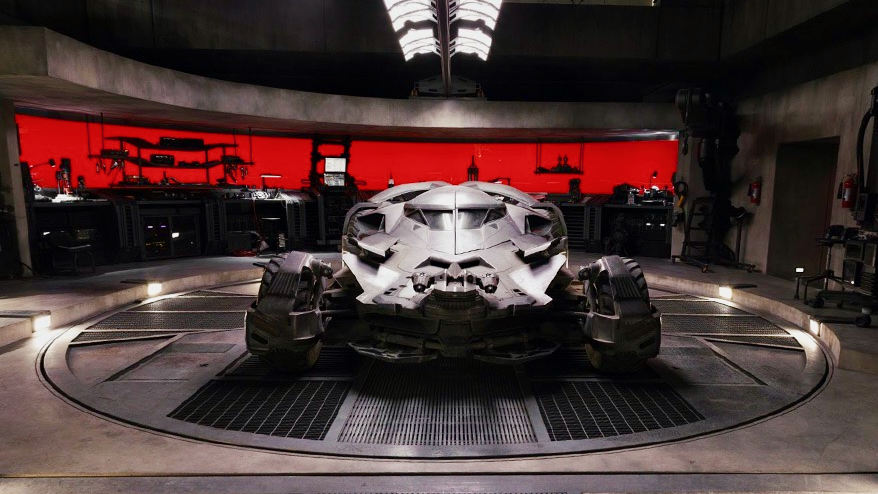

Parmi les quatre équipements industriels intégrés au diorama de la Batcave, la plateforme rotative constitue sans doute l’élément le plus fréquemment représenté dans les différentes adaptations de l’univers de Batman, quels que soient les supports — films, séries animées ou bandes dessinées. Toutefois, bien que la présence d’une plateforme circulaire soit largement répandue, celle-ci demeure le plus souvent dépourvue de toute fonctionnalité dynamique. Ainsi, même dans les Batcaves des films de Zack Snyder, Batman v Superman (2016) et Justice League (2021), la plateforme se présente comme un composant scénographique majeur, richement détaillé, mais néanmoins statique.

Malgré tout, que ce soit dans les jeux vidéos ou dans les films, la mise en scène de la rotation de la plateforme de la Batmobile n’est pas si rare. En voici quelques extraits :

Dans la réalité

Une plateforme rotative destinée aux véhicules se définit comme une structure circulaire, actionnée manuellement ou par un dispositif motorisé, sur laquelle un véhicule peut être positionné. Son usage se déploie principalement dans deux contextes. D’une part, elle sert d’accessoire de présentation, facilitant l’observation détaillée d’un véhicule — le plus souvent une automobile — dans des situations d’exposition ou de mise en scène. D’autre part, elle constitue une solution technique permettant de réduire les manœuvres nécessaires lors des opérations de stationnement, que ce soit pour des voitures particulières ou des véhicules de plus grande dimension, tels que les autobus.

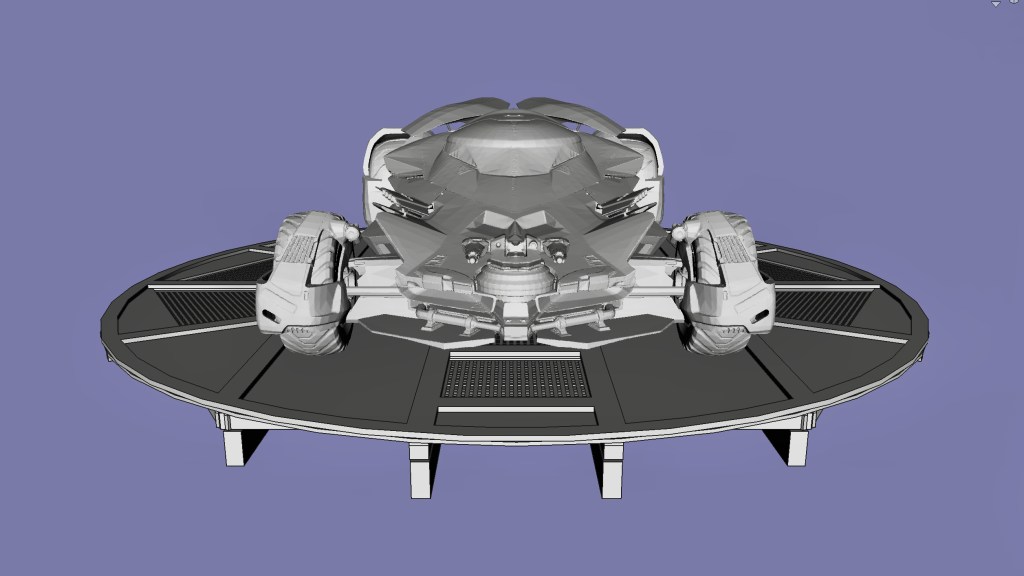

Les spécificités de la plateforme rotative du diorama du projet BATLab112

Le projet BATLab112 se distingue par l’intégration d’équipements mécaniques miniaturisés destinés à reproduire, à l’échelle du diorama, certaines fonctionnalités emblématiques de la Batcave. Parmi ces dispositifs, la plateforme rotative occupe une place centrale. Loin d’être un simple élément scénographique, elle constitue un dispositif fonctionnel complexe.

Une plateforme rotative fonctionnelle

Alors que la plupart des représentations fictionnelles de la Batcave se contentent d’intégrer une plateforme circulaire statique, le projet BATLab112 adopte une démarche plus opérationnelle. La plateforme y est conçue comme un mécanisme complet, apte à exécuter plusieurs fonctions mécaniques, et non comme un simple élément de décor. Ce choix confère au diorama une dimension pédagogique, en permettant d’illustrer de manière concrète des principes de cinématique, de motorisation et d’intégration mécanique.

Une double fonction : stationnement et rotation sur place

La première spécificité réside dans l’articulation de deux usages complémentaires. La plateforme sert d’une part de zone de stationnement pour la Batmobile, définissant un espace précis permettant la mise en position du véhicule. D’autre part, elle assure une fonction de rotation sur place, permettant au véhicule de changer d’orientation sans nécessiter de manoeuvres. Cette double fonction reflète les usages réels de plateformes rotatives industrielles et contribue à renforcer la crédibilité technique du diorama.

Pour de plus amples informations, il est possible de consulter les articles présentant, sous forme d’animations, le cahier des charges fonctionnel du diorama.

Atelier de la Batcave – Cahier des charges – Ep1

Résumé : Cet article présente le cahier des charges de l’atelier du diorama pédagogique de la Batcave, à l’échelle 1/12,…

Voir la suite …

Atelier de la Batcave – Cahier des charges – Ep2

Cette animation apporte des précisions sur des éléments contenus dans le diorama pédagogique

Voir la suite …

Un rôle structurel dans le déplacement vertical du véhicule

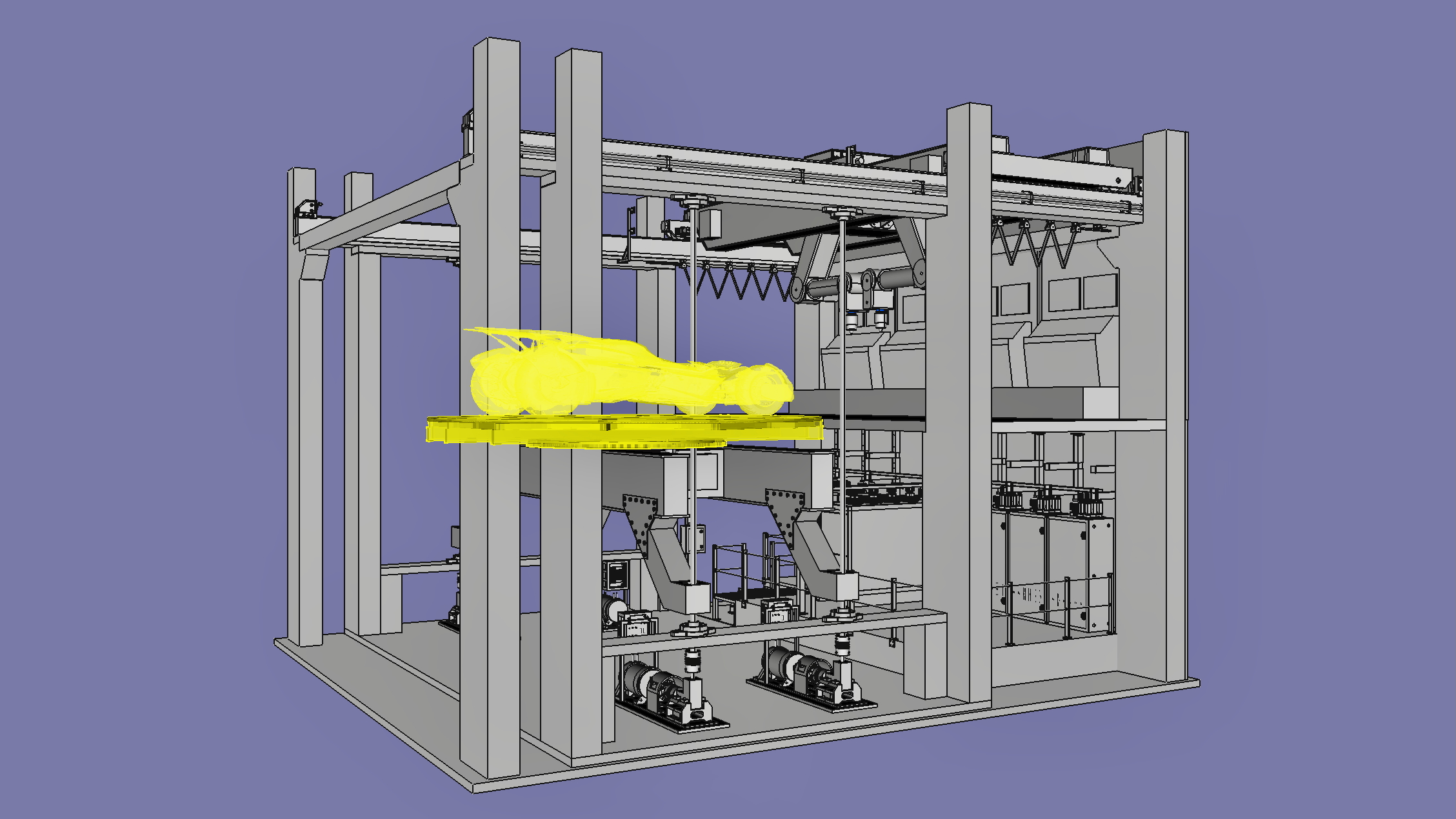

Au-delà de sa fonction rotative, la plateforme participe également au mécanisme de translation verticale qui permet d’acheminer la Batmobile vers l’atelier automatique situé à un niveau inférieur. Cette caractéristique constitue une spécificité notable du projet : la plateforme n’est pas uniquement un élément mobile en rotation, mais un composant intégré à un système plus vaste d’élévation. Elle doit ainsi répondre à des exigences de stabilité, d’alignement et de résistance adaptées à cette fonction portante.

Conception mécanique et contraintes d’intégration

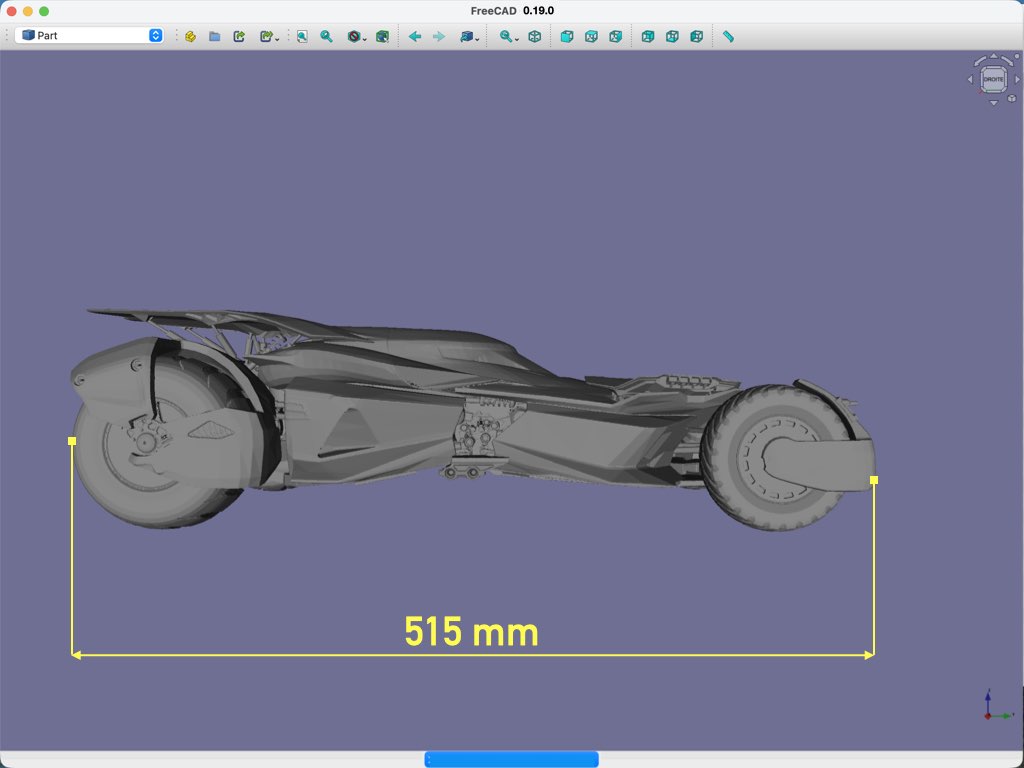

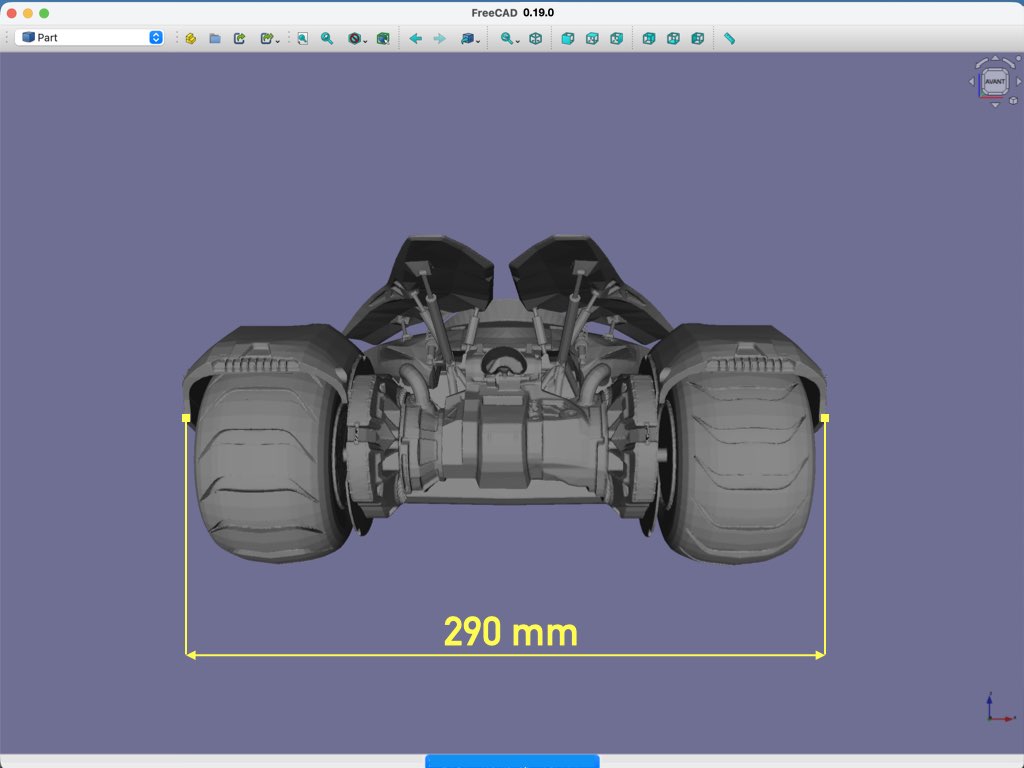

La miniaturisation du système pose des défis particuliers en termes de conception mécanique. L’intégration d’un dispositif motorisé ou d’un système de rotation manuelle dans un espace réduit impose une réflexion sur :

le choix du mécanisme d’entraînement
la précision du centrage et de l’axe de rotation
la cohérence esthétique avec l’architecture globale du diorama.

L’ensemble du dispositif doit par ailleurs s’intégrer sans rupture visuelle dans l’environnement fictif de la Batcave, tout en restant facilement accessible pour les phases de maintenance ou d’ajustement.

Articulation avec l’atelier automatique

La plateforme rotative constitue un point terminal du trajet horizontal de la Batmobile et un point initial de son déplacement vertical vers l’atelier automatique. Cette articulation requiert une synchronisation étroite des sous-systèmes. La plateforme doit garantir une position parfaitement contrôlée afin de permettre l’engagement sécurisé du mécanisme de translation. Cette interaction illustre une logique systémique dans laquelle chaque dispositif ne peut être analysé indépendamment des autres.

Conclusion

La plateforme rotative du diorama BATLab112 dépasse largement le statut d’accessoire scénographique pour devenir un véritable dispositif mécanique multifonctionnel. Par sa conception et son rôle dans la chaîne de déplacement du véhicule, elle incarne une démarche associant modélisation, ingénierie et médiation technique. Elle constitue ainsi un élément central dans la dimension pédagogique du projet, en permettant de montrer, à une échelle réduite, l’intégration cohérente de mécanismes rotatifs et de translation dans un système plus large.

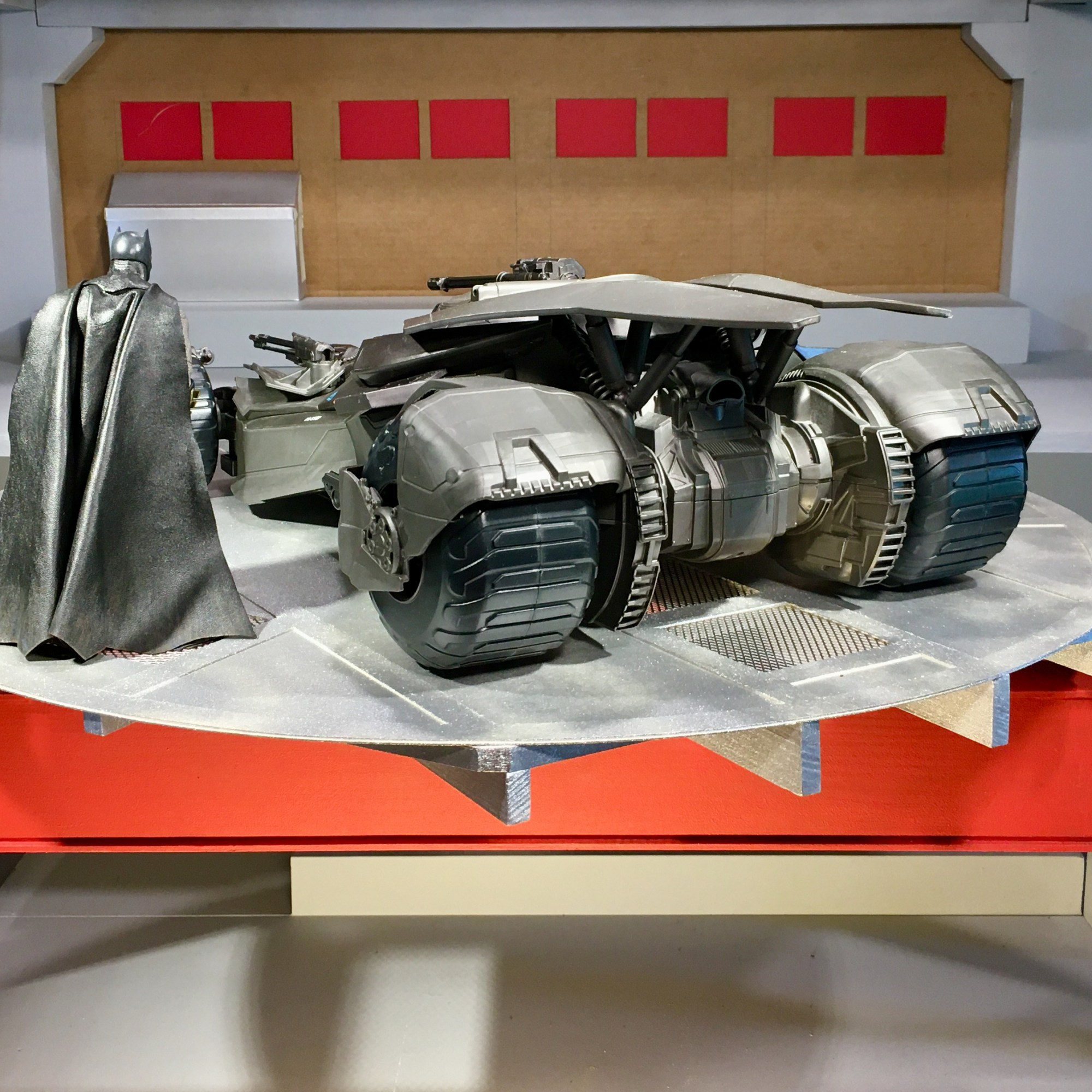

Avancement du diorama
