L’intérêt de FreeCAD dans la conception d’un diorama

Introduction

La conception d’un diorama technique, pédagogique et fonctionnel — comme celui développé dans le cadre du projet BATLab112 — requiert une méthodologie rigoureuse fondée sur la précision dimensionnelle, la maîtrise des interactions mécaniques et la cohérence esthétique de l’ensemble. Les outils de Conception Assistée par Ordinateur (CAO) s’imposent dans cette démarche, car ils permettent de structurer les différentes phases du projet, de réduire les risques d’erreurs et d’assurer la reproductibilité des modèles.

Dans cette perspective, FreeCAD, logiciel libre de modélisation 3D paramétrique, constitue un environnement particulièrement pertinent. Ses capacités avancées de représentation, sa flexibilité structurelle et son inscription dans l’écosystème open source en font un outil adapté aux projets complexes, évolutifs et techniquement exigeants tels que BATLab112.

Un environnement paramétrique garantissant la cohérence structurelle

FreeCAD repose sur une architecture entièrement paramétrique dans laquelle chaque élément géométrique est défini par un ensemble de contraintes et de variables modifiables. Cette approche permet d’obtenir une cohérence structurelle particulièrement utile dans la conception d’un diorama évolutif.

Cette architecture paramétrique :

  • garantit la cohésion technique entre les sous-systèmes, en assurant que toute modification locale reste compatible avec l’ensemble
  • réduit le risque d’erreurs structurelles, en évitant les incohérences dimensionnelles qui apparaissent fréquemment dans des projets non paramétriques
  • facilite l’intégration progressive de nouveaux modules, puisque les ajouts ou remaniements s’effectuent sans perturber l’architecture globale
  • permet des itérations rapides, essentielles lors des phases de prototypage ou de correction.

Dans le cadre du projet BATLab112, l’utilisation de FreeCAD a permis un travail fondamental : le dimensionnement complet des équipements miniatures du diorama à partir du modèle réduit de la Batmobile, choisi comme référence esthétique et dimensionnelle. Le véhicule, présenté à l’échelle 1/12, a servi de base pour établir l’encombrement maximal des plateformes motorisées, pour calibrer la hauteur utile du pont élévateur, ou encore pour définir les dégagements nécessaires aux mouvements de rotation et de translation. FreeCAD a donc rendu possible une modélisation cohérente de l’ensemble du dispositif, en permettant d’adapter chaque équipement aux proportions imposées par l’objet central du diorama.

Un exemple concret :

L’article de présentation de la modélisation 3D de l’intégration des équipements industriels dans la diorama, qui consiste à rassembler tous les équipements industriels conçus séparément, dans une modélisation globale de l’atelier de la Batcave du projet BATLab112 est une parfaite illustration de l’intérêt de l’utilisation d’un logiciel de modélisation 3D paramétrique tel que FreeCAD.

Une précision adaptée aux exigences du diorama technique

La fabrication d’un diorama fonctionnel impose une maîtrise fine des échelles et des tolérances mécaniques, particulièrement dans un projet tel que BATLab112 associant impression 3D, assemblages mécaniques et intégration électronique.

FreeCAD permet un contrôle dimensionnel très précis, répondant directement aux contraintes imposées par la fabrication additive ou par les mécanismes miniaturisés (guidages linéaires, engrenages, axes, plateformes motorisées, etc.).

La modélisation détaillée des circuits imprimés équipant les consoles de commande et les armoires électriques du pont élévateur a démontré toute l’importance de cette précision de conception. FreeCAD a permis de reproduire les PCB avec une exactitude compatible avec le pas standard de 2,54 mm, garantissant l’emplacement précis de chaque composant électronique (microcontrôleurs, borniers, LED, résistances). Cette modélisation rigoureuse a rendu possible :

  • l’intégration réaliste des PCB dans les volumes restreints des consoles de commande miniatures,
  • l’anticipation des interférences possibles avec les parois internes, câblages ou pièces mécaniques environnantes,
  • la vérification préalable de l’accessibilité nécessaire pour les opérations d’assemblage à l’échelle réduite.

Grâce à ses outils d’esquisse, de cotation et de modélisation volumique, ainsi qu’aux modules spécialisés tels que Part Design, Draft ou TechDraw, FreeCAD a permis de générer des plans cotés, des vues éclatées, des cinématiques de sous-ensembles et des validations d’interférences, indispensables à la fabrication et à l’assemblage des différents systèmes du diorama.

Un exemple concret :

L’article consacré à la modélisation 3D de l’intégration des PCB, équipés de leurs composants électroniques, au sein du corps de la console de commande constitue une illustration particulièrement représentative de la précision offerte par FreeCAD.

Une intégration naturelle dans un processus de fabrication

FreeCAD s’intègre aisément dans l’ensemble de la chaîne de fabrication numérique grâce à sa capacité à exporter des modèles dans des formats couramment utilisés dans l’industrie. Cette interopérabilité constitue un atout essentiel pour un diorama mêlant mécanique, électronique, architecture miniature et automatisation.

Dans le cadre du projet BATLab112, l’utilisation de FreeCAD permet :

  • l’exportation de modèles STL, destinés à l’impression 3D des pièces structurelles ou mécaniques, notamment sur l’imprimante Anet A8 ;
  • la génération de fichiers DXF ou SVG, compatibles avec la découpe laser, une technologie en cours d’étude pour les développements futurs du diorama ;
  • la production de fichiers STEP, facilitant l’importation et l’intégration de composants électroniques (LED, résistances, microcontrôleurs Arduino) ou mécaniques (écrous, boulons, glissières) provenant de plateformes telles que GrabCAD.

Cette capacité à circuler entre différents outils de production garantit une continuité fluide entre la phase de conception numérique et la fabrication physique du diorama.

Un exemple concret :

L’article consacré à la modélisation 3D de la structure des armoires de distribution électrique met en évidence la manière dont FreeCAD permet d’articuler de manière cohérente la conception du design de ces structures avec les contraintes spécifiques de leur fabrication en impression 3D. Il illustre notamment la prise en compte, dès la phase de modélisation, des limitations techniques et dimensionnelles de l’imprimante Anet A8 utilisée dans le cadre du projet.

Un outil open source favorisant l’adaptabilité

L’un des avantages majeurs de FreeCAD réside dans sa nature open source, qui offre une série de bénéfices spécifiques pour la conception d’un diorama évolutif.

Tout d’abord, la pérennité des données est assurée, puisque les fichiers produits ne dépendent pas de licences propriétaires susceptibles de devenir obsolètes ou inaccessibles. Dans le projet BATLab112, débuté en 2018 et encore en développement, cette indépendance garantit la continuité du travail.

Ensuite, la forte évolutivité fonctionnelle du logiciel permet d’adapter l’outil aux besoins spécifiques du diorama. L’ajout de macros, de scripts Python ou de modules complémentaires facilite, par exemple, la simulation des mouvements de chaque système du diorama, qu’il s’agisse d’un équipement isolé ou d’un ensemble de mécanismes fonctionnant simultanément.

Par ailleurs, FreeCAD bénéficie d’une communauté active et collaborative fournissant une documentation abondante, des bibliothèques de modèles et un accompagnement constant dans la résolution de problèmes techniques.

Enfin, son accessibilité économique, due à l’absence de frais de licence, rend possible une utilisation dans des contextes amateurs, pédagogiques ou associatifs tout en conservant un niveau de professionnalisme élevé.

Dans le cas du BATLab112, cette philosophie ouverte a permis une évolution continue du diorama, facilitant l’ajout de nouvelles fonctionnalités, l’amélioration de dispositifs existants et le renforcement du réalisme technique du modèle.

Un support méthodologique pour la gestion du projet

Au-delà de la modélisation 3D, FreeCAD contribue à structurer la démarche méthodologique du projet. Dans BATLab112, l’architecture générale du diorama a été organisée selon une logique systémique, chaque système représentant un équipement industriel miniature, décomposé en sous-systèmes et composants. Cette structuration hiérarchique a favorisé une vision globale du projet, tout en permettant une progression contrôlée à travers les différentes phases de développement.

Dans ce contexte, FreeCAD s’est révélé parfaitement adapté à une méthode de gestion de projet, notamment à travers :

  • la planification séquentielle des étapes de fabrication et d’assemblage, grâce à la modélisation progressive des systèmes
  • l’anticipation des interactions entre mécanismes, éclairages, câblages et éléments décoratifs grâce aux assemblages numériques
  • la production d’une documentation technique distribuable à des collaborateurs, des élèves ou des intervenants extérieurs
  • la simulation préalable de cinématiques complexes (rotation de la Batmobile, élévation du pont, synchronisation d’équipements) permettant de réduire le besoin de prototypes physiques intermédiaires
  • la traçabilité des évolutions du modèle numérique, essentielle dans un projet à long terme débuté en 2018 et enrichi continuellement.

Un exemple représentatif issu du projet BATLab112 illustre cette intégration méthodologique : FreeCAD a été utilisé comme outil central pour orchestrer les différentes phases du développement, depuis la modélisation initiale des environnements architecturaux jusqu’à l’intégration finale des sous-systèmes mécaniques et électroniques. L’outil a servi de base commune pour valider les choix techniques, identifier les risques de conception, organiser la fabrication des pièces et coordonner les étapes d’assemblage. Par son approche paramétrique et sa capacité à documenter automatiquement chaque étape, FreeCAD s’est ainsi comporté comme un véritable support de gestion de projet, et non comme un simple logiciel de modélisation.

Un exemple concret :

La page consacrée à la présentation de la méthode utilisée pour gérer le projet BATLab112 met en évidence le rôle central joué par FreeCAD tout au long du cycle de vie du projet. Elle souligne l’importance de cet outil depuis les phases de conception préliminaire, où sont définies les architectures générales et les premiers volumes fonctionnels, jusqu’à la modélisation 3D détaillée de l’ensemble des équipements intégrés dans le diorama.

Conclusion

L’usage de FreeCAD dans la conception du diorama technique BATLab112 révèle une série d’avantages déterminants tant sur le plan conceptuel que sur le plan opérationnel. Sa modélisation paramétrique, sa précision dimensionnelle, son interopérabilité avec les outils de fabrication numérique et sa nature open source en font un environnement particulièrement adapté à la conception rigoureuse, évolutive et documentée d’un diorama fonctionnel.

Au-delà de la simple production de modèles 3D, FreeCAD constitue un véritable environnement de conception, de prototypage et de communication technique. Le projet BATLab112 illustre de manière exemplaire comment cet outil permet de sécuriser les choix conceptuels, d’enrichir progressivement les fonctionnalités du diorama et d’assurer une cohérence globale dans l’ensemble du processus créatif.

Voir aussi

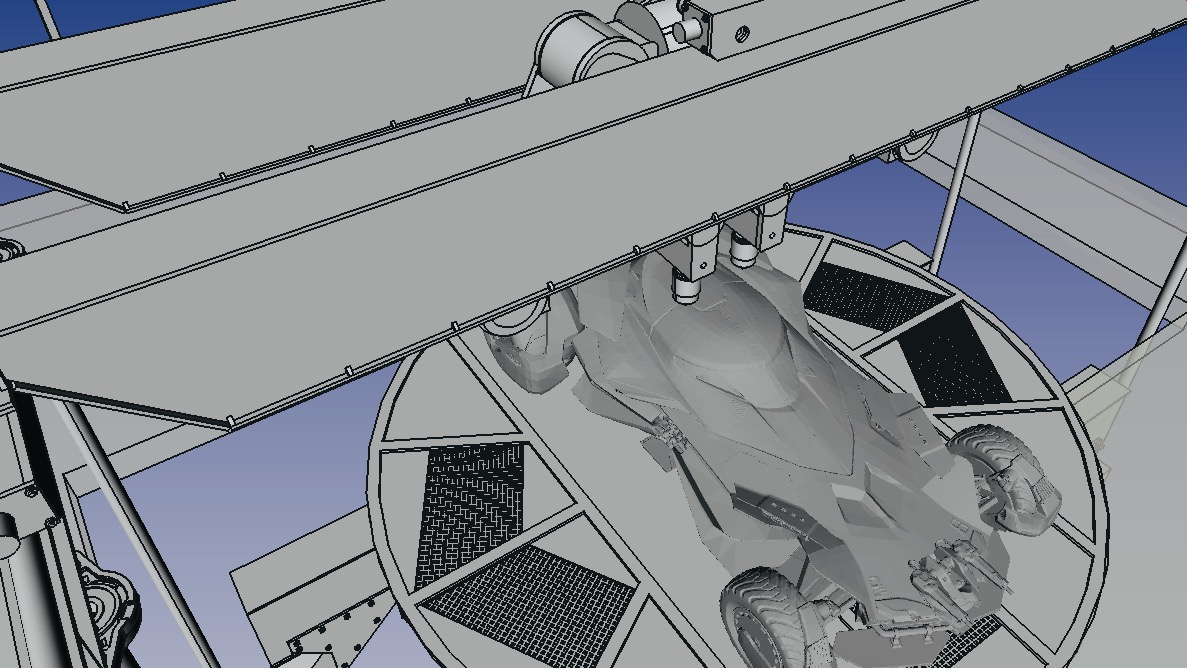

L’utilisation de FreeCAD en phase de conception préliminaire du projet BATLab112

L’utilisation de FreeCAD en phase de conception détaillée du projet BATLab112

Simulation cinématique par macros Python dans FreeCAD

Dans un article précédent, j’ai souligné l’intérêt, en phase de conception 3D, d’utiliser la rotation dynamique de FreeCAD pour obtenir une visualisation globale d’un modèle. Cette fonctionnalité, bien que pertinente pour apprécier l’architecture générale d’un objet, demeure toutefois insuffisante dès lors qu’il s’agit d’observer des déplacements relatifs entre plusieurs entités modélisées.

Il ne s’agit pas ici de simuler le fonctionnement d’un mécanisme articulé complexe — tel qu’un ensemble piston-bielle-vilebrequin ou un système de soupapes — pour lesquels des extensions spécialisées existent. L’enjeu porte plutôt sur l’animation coordonnée d’objets mécaniquement indépendants, mais dont les mouvements respectifs doivent être synchronisés ou, à tout le moins, ordonnés. À cet égard, les macros développées sous FreeCAD constituent un outil méthodologique particulièrement efficace.

Dans le cadre du projet BATLab112, la mise en mouvement virtuelle des quatre systèmes industriels modélisés répond à trois objectifs. Premièrement, la simulation permet de vérifier la compatibilité spatiale de leurs trajectoires dans l’environnement confiné de la Batcave. Deuxièmement, elle facilite la synchronisation de leurs déplacements afin d’optimiser le processus global de prise en charge de la Batmobile. Troisièmement, elle offre un support de médiation technique destiné à présenter de manière claire et dynamique le fonctionnement général du diorama pédagogique.

La vidéo illustre ce dispositif. Réalisée au moyen d’une macro Python sous FreeCAD, elle met en scène le parcours complet de la Batmobile à travers l’atelier robotisé, en contrôlant précisément le mouvement des différents systèmes industriels.

Enfin, un dernier élément mérite d’être souligné : l’usage de la fonction Enregistrer une macro. Celle-ci constitue un atout majeur pour la génération rapide de segments de code correspondant aux actions effectuées dans l’interface. Ces fragments peuvent ensuite être intégrés et structurés au sein d’un programme plus général, facilitant ainsi le prototypage et l’industrialisation des animations cinématiques.

Avancement du diorama : articles dédiés à l’utilisation de FreeCAD dans la conception 3D

Conteneur, Corps et Groupe

L’atelier PartDesign de FreeCAD propose depuis la version 0.17 les 3 outils : Conteneur, Corps et Groupe, qui d’après la documentation officielle de FreeCad en ligne sont « utiles pour organiser un modèle et créer des assemblages ».

Source : https://wiki.freecad.org/PartDesign_Workbench/fr

Après déjà quelques années d’utilisation de FreeCAD, j’avoue ne pas avoir tout de suite compris le réel intérêt de ces outils. Je passe rapidement sur l’outil Corps, passage obligé pour créer une pièce. J’ai commencé à utiliser l’outil conteneur lorsque je souhaitais créer des assemblages statiques. Grâce à cet outil, et celui de l’atelier Part Créer une copie simple, je peux transformer un assemblage composé de plusieurs corps en une seule pièce. Pour autant, je n’avais pas encore perçu tout l’intérêt de l’outil Groupe.

J’ai réellement utilisé tout le potentiel de ces 3 outils simultanément lors de la définition d’un élément de la structure Cantilever du local électrique.

La structure Cantilever se compose de montants de deux types : des montants de grandes hauteurs et des montants de hauteurs plus réduites. De plus, en fonction de leur position au sein de la structure, ces montants sont équipés d’appliques lumineuses ou de capuchons de protection. Pour éviter de créer autant de modèles de montants que de configuration possibles, j’ai opté pour la méthode illustrée par la capture d’écran.

Un groupe a été créé pour chaque corps pouvant intervenir dans la composition d’un montant. Au sein de ces groupes plusieurs versions de ces corps ont été développées tout au long du processus de conception des montants. J’ai ensuite utilisé l’outil Clone de l’atelier PartDesign pour cloner un corps présent dans un groupe et l’utiliser dans un assemblage au sein d’un conteneur.

Grace à cette méthode je dispose seulement de 2 conteneurs correspondants au 2 type de montants, dans lesquels j’active et désactive les clones des corps en fonctions des options du montant en cours de définition.

Conception de PCB avec FreeCAD

Introduction

Le processus de conception d’un circuit imprimé (PCB) comporte une étape déterminante : l’implantation des composants électroniques. La qualité de cette implantation influence directement les performances du routage, c’est-à-dire l’organisation des pistes reliant les composants entre eux. Pour optimiser cet agencement, des logiciels spécialisés proposent des solutions fondées sur divers paramètres, tels que le nombre de couches disponibles, les priorités fonctionnelles ou encore les contraintes de fabrication.

Dans le contexte du projet BATLab112, cette phase d’implantation revêt une importance particulière, en raison de contraintes spécifiques liées à la reproduction d’un environnement technique fonctionnel à l’échelle 1/12. L’utilisation de FreeCAD permet de visualiser et d’anticiper ces contraintes grâce à la modélisation 3D intégrée.

Ergonomie et cohérence fonctionnelle à l’échelle 1/12

La première contrainte concerne l’intégration des composants selon une logique d’ergonomie réaliste. Sur le PCB dédié aux commandes manuelles de la console, plusieurs éléments — boutons poussoirs, interrupteurs, voyants lumineux — doivent être positionnés conformément à une logique d’utilisation proche de celle d’un pupitre réel.

Ainsi, la disposition ne peut être arbitraire :

  • chaque voyant doit se situer à proximité immédiate de la commande qu’il signale ;
  • l’ensemble des commandes doit suivre un ordre cohérent, garantissant lisibilité, intuitivité et continuité d’usage.

Cette approche vise à préserver la valeur pédagogique et immersive du diorama technique, en assurant une correspondance entre interaction utilisateur et organisation fonctionnelle.

Contraintes de volume et d’intégration mécanique

La seconde contrainte d’implantation concerne l’intégration mécanique des composants. Chaque élément doit présenter un volume compatible avec les limites imposées par la structure du diorama. L’épaisseur totale du PCB, la hauteur des composants, ainsi que l’espace disponible dans les caissons ou parois constitutifs du modèle réduisent la liberté d’implantation classique.

L’usage de FreeCAD offre ici un avantage déterminant : la modélisation 3D permet de vérifier la compatibilité dimensionnelle, d’anticiper les conflits d’encombrement et d’ajuster précisément les choix d’implantation.

Conclusion

En conclusion, l’usage d’un logiciel spécialisé dans l’implantation et le routage de PCB ne garantit pas une prise en compte satisfaisante des deux contraintes majeures identifiées — l’ergonomie fonctionnelle à l’échelle 1/12 et l’intégration mécanique des composants. En effet, ces outils opèrent généralement sans lien direct avec l’environnement mécanique réel du projet, ce qui limite leur capacité à assurer une cohérence entre implantation électronique et contraintes structurelles.

Pour cette raison, j’ai choisi de réaliser la phase d’implantation au sein de FreeCAD, déjà utilisé pour la conception du design mécanique du dispositif. Cette intégration dans un environnement unique de modélisation 3D permet de visualiser de manière globale et précise l’impact des choix d’implantation des composants sur l’architecture générale de l’équipement dans lequel le PCB doit s’insérer. Une telle démarche favorise la cohérence entre électronique et mécanique, condition essentielle à la qualité et à la pertinence pédagogique du projet BATLab112.

Avancement du diorama : articles dédiés à l’utilisation de FreeCAD dans la conception 3D

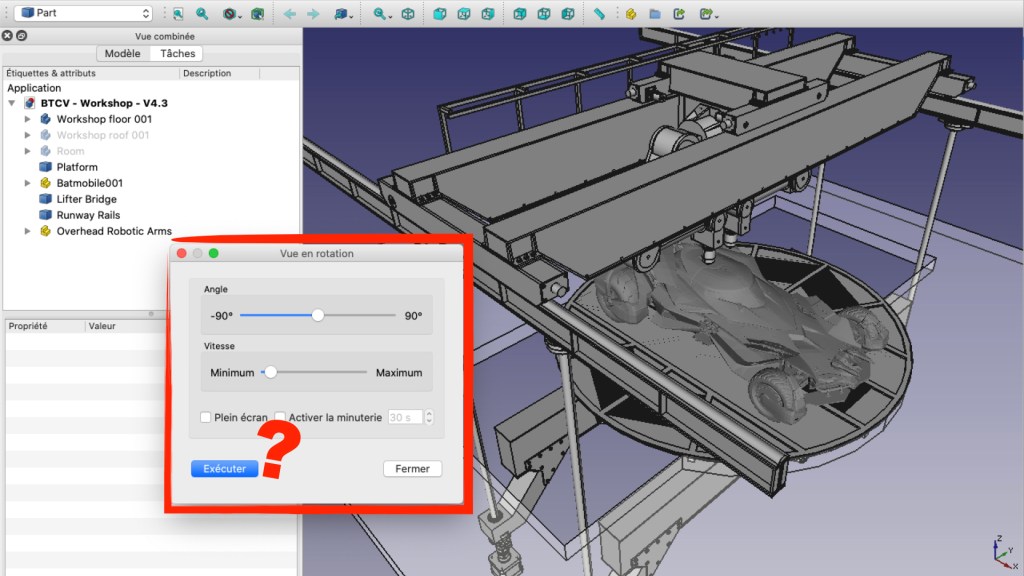

La vue en rotation de FreeCAD, simple gadget ?

Le logiciel FreeCAD propose une option de vue en rotation, qui peut s’appliquer sur tout ou partie des objets 3D présents dans le fichier de conception en cours. Passer l’effet captivant d’une telle animation, je me suis posé la question de l’intérêt d’une telle fonction. Mon retour d’expérience sur l’utilisation du logiciel FreeCAD depuis 2018, pour concevoir le diorama de la Batcave du projet BATLab112, me permet d’apporter plusieurs réponses à cette question.

Pour plus d’infos : https://wiki.freecad.org/Std_DemoMode/fr

Une aide à la visualisation en 3D

Une première réponse se trouve dans l’ADN même d’un logiciel tel que FreeCAD. En effet, une attente légitime lorsque l’on utilise un logiciel de conception 3D volumétrique, n’est-elle pas de pouvoir visualiser les objets en 3D ? Par conséquent, la vue en rotation est un excellent outil pour cela. Surtout que cette vue dynamique participe à une meilleure visualisation dans l’espace, pour se créer une image mentale des objets conçus plus précise.

Un aperçu dynamique plus complet

Si cette réponse pourrait suffire à justifier cette option de présentation sous FreeCAD, il n’en reste pas moins que son utilité va au-delà de cette évidence. Compte tenu des performance de FreeCAD, il est possible de concevoir des systèmes complexes inertes ou animés, dont la position ou le mouvement de chaque sous-ensemble est contraint par d’autres. Utiliser les angles de vue pré-réglés, tels que les vue de faces ou les vue de trois-quarts, permettent bien d’obtenir des points de vue différents du comportement des sous-ensembles entre eux. Pour autant, cette succession de points de vue ne permet pas toujours d’appréhender dans leurs globalités toutes les interactions en présence. La vue en rotation est alors un outil très interessant pour avoir un aperçu dynamique complet.

Un outil de communication

Il reste encore un avantage important à l’utilisation de cette option de vue en rotation. Savoir concevoir des systèmes 3D complexes est une chose, mais savoir communiquer sur les détails de leur conception, échanger des points de vue pour optimiser les designs ou trouver des solutions techniques, en est une autre. La vue en rotation trouve donc toute son utilité dans ce besoin de communication quelqu’en soit les raisons. Si « un bon croquis vaut mieux qu’un long discours » alors une vue en rotation vaut mieux qu’un croquis en 2D pour appréhender une conception en 3D !

Utilisation dans le projet BATLab112

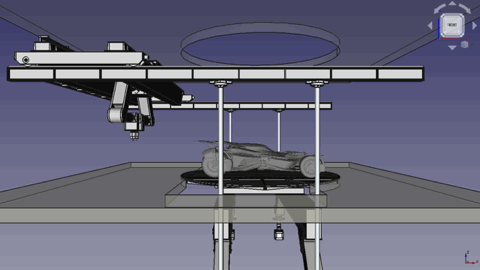

FreeCAD est utilisé pour concevoir le diorama de la Batcave du projet BATLab112. Ce diorama présente des modèles réduits d’équipements industriels, à l’échelle 1/12. Ces équipement sont tous mobiles et leurs interactions en mouvement sont millimétrées, compte-tenu de l’espace restreint dans lesquels ils sont mis en oeuvre. Par conséquent, obtenir une image mentale la plus précise possible de ce puzzle en 3D est primordial.

Pourquoi FreeCAD ?

Diorama Batcave Batmobile Freecad Conception 3D

Le diorama du projet BATLab112 est développé sur fond propre. En 2018, lorsque j’ai cherché un logiciel de conception et de modélisation 3D , il n’était pas envisageable d’investir sur des logiciels tels que SolidWorks ou AutoCAD. J’ai ainsi orienté mes recherches du côté des logiciels libres de droit en espérant trouver une solution fiable et performante. Un autre paramètre déterminant pour moi, utilisateur quotidien d’ordinateur Apple, ce logiciel devait fonctionner sous MacOS.

Une communauté active.

Mes premiers critères de sélection dans le choix d’un logiciel libre sont le dynamisme de sa communauté de développement ainsi que la pertinence technique des mises à jour. Concernant le dynamisme de la communauté FreeCAD le contenu du site web officiel : https://www.freecadweb.org est suffisant pour ce faire une idée ; les dernières informations sont récentes et le forum très réactif. Pour ce qui est de la pertinence des mises à jours; la page wikipedia https://fr.wikipedia.org/wiki/FreeCAD#cite_note-0.19-73 listant et détaillant ces mises à jour est là aussi suffisante. Elles sont régulières et apportent de réelles plus-values.

Un premier contact satisfaisant.

Au début de l’année 2018, je télécharge la version 0.16 de FreeCAD. A l’aide de quelques tutoriels, je me familiarise vite avec son ergonomie, après avoir compris l’essentiel dans son processus de conception : objet, esquisse, … Le diorama du projet BATLab112 commence alors à prendre forme.

Des caractéristiques intéressantes.

Comme évoqué, je ne voulais pas me satisfaire d’un logiciel juste parce que ce dernier est gratuit. Mais, je ne voulais pas non plus me laisser séduire par un logiciel facile à prendre en main et dont je serai vite soumis à ses limites. FreeCAD est un logiciel de conception en 3D volumétrique paramétrique. Ce n’est certes pas le plus simple d’utilisation des logiciels de CAO 3D gratuits, cependant il est certainement parmi les plus performants de sa catégorie. Après quatre ans d’utilisation au service du projet BATLab112, je n’ai encore pas sentis de limites dans ses capacités techniques.

Quelques fonctionnalités intéressantes

Autres que les fonctions conventionnelles que l’on peut attendre d’un logiciel de conception 3D, voici une liste de quelques fonctionnalités que j’ai particulièrement appréciées à l’usage.

  • Le module de dessin industriel, autorisant des plans avec cotations
  • Le mode d’affichage « vue en perspective » pour un rendu plus réaliste
  • Le mode d’affichage « vue en rotation »
  • Le module de programmation Python
  • L’enregistrement de macros par « apprentissage »

Tout à commencé avec FreeCAD

Diorama Batcave Batmobile Freecad Conception 3D

Depuis le début

L’introduction de cette nouvelle séries d’articles dédiée à l’utilisation de FreeCAD dans le projet BATLab112 est l’occasion de revenir sur les débuts du projet.

Dès les premiers instants du projet BATLab112, la nécessité d’utiliser un logiciel de conception 3D s’est avéré indispensable. Je n’avais pas une idée précise de l’apparence final du diorama. J’en avais défini les grandes lignes ; réalisme dans la représentation et fonctionnement opérationnel des équipements industriels, approche pédagogique évolutive dans l’appréhension de ces équipements. Même si la définition générale du projet n’était pas encore aboutie j’avais besoin de rendre plus concrètes certaines idées.

Un double intérêt

L’autre objectif, consistait à remettre à jour mes compétences dans l’utilisation d’un logiciel de CAO 3D. Ma dernière expérience professionnelle dans le domaine remontait à quelques années déjà avec la version Lite du logiciel AutoCAD édité par AUTODESK.

Des avantages mesurables

Pour être honnête je dois quand même avouer que ma volonté d’utiliser un logiciel de CAO 3D à d’abord été dictée par mon objectif de compétence professionnelle. En effet, dans la phase d’incubation du projet, j’ai visionné beaucoup de vidéos de tutoriels ou de démonstration de fabrication à la main de systèmes électromécaniques. Les principes de montage reposent pour beaucoup sur le collage à chaud de pièces de cartons, de bois ou de métal. Ces vidéos me fascinent toujours par la sensation de facilité et de rapidité d’exécution qu’elles dégagent. Elles m’ont amenés à me tester sur leurs pratiques. Pour cela nul besoin de logiciel de conception ! Mais j’ai très vite compris les limites de telles pratiques. Le manque d’anticipation dans la conception entraîne immanquablement des erreurs qui oblige souvent à recommencer, entraînant une perte de temps et un gâchis de matière. De plus, modifier ou démonter ces réalisations étant impossibles ou du moins très fastidieux, cela amplifie encore la tendance au gaspillage. C’est à ce moment que j’ai compris quelles sont les réels avantages d’un logiciel comme FreeCAD pour le projet : une conception réfléchie, anticipant des erreurs de perception et évitant ainsi des impasses et économisant du temps, tout en élaborant des systèmes complexes sans consommer de matières.
